Especificación
Tipos
N.º de identificación
- No. 4: con 2 tuercas tapón de acero inoxidable DIN 917
Acero inoxidable AISI CF-8
Granallado mate
Tornillo de unión a la tuerca deslizante DIN 603
acero inoxidable
Tuercas tapón DIN 917 / Arandelas
acero inoxidable
Plástico (poliacetal POM)
Silicona, 40 ... 60 Shore A
Información

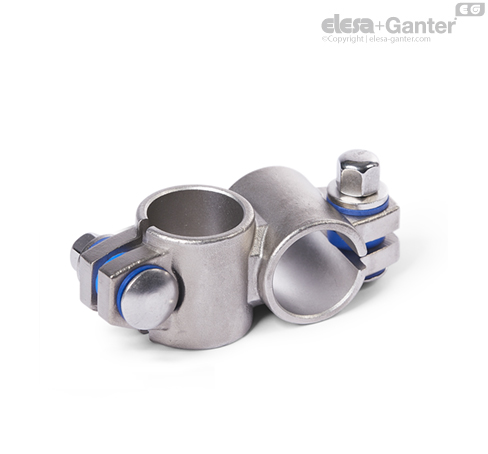

Los orificios de sujeción de los conectores de dos ejes GN 132.5 están mecanizados y diseñados para tubos de montaje GN 990 (ver página o DIN 2391, DIN 2395 y DIN 2462.
En las posiciones de atornillamiento z, los espárragos de cabeza redonda y las tuercas ciegas reducen la sección transversal de sujeción. El tipo B está equipado con juntas en el alojamiento del tornillo.
Para una sujeción sin herramientas, es posible reemplazar las tuercas ciegas con las empuñaduras ajustables GN 911.3 que se muestran en la tabla como accesorios.
