Especificación
Tipos
- Tipo APVS: Brazo de sujeción en horquilla, con dos arandelas embridadas

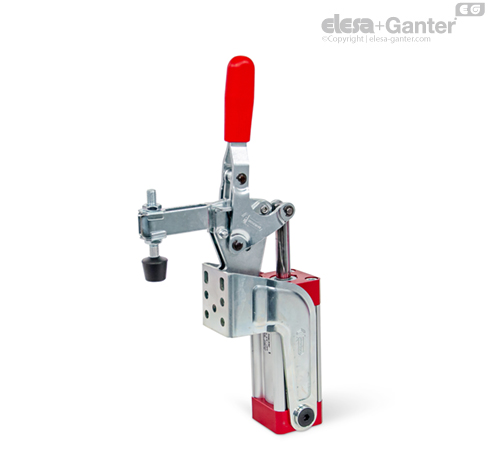

- Tipo CPVS: Brazo de sujeción en horquilla, con dos arandelas embridadas y montaje de husillo GN 708.1
- Tipo EPVS: Brazo de sujeción macizo
Código
- Código M: Émbolo magnético
Piezas de chapa
Acero cementado C10
Galvanizado, azul pasivado
Ejes de cojinetes endurecidos
Casquillos de cojinete
Cementado
Ejes de cojinetes de cilindro de aire
Cementado
Cilindro de doble acción
Presión máxima: 6 bar
Todas las partes en movimiento
lubricadas con grasa especial
Empuñadura de plástico moldeado sólido
rojo, resistente a aceites
Tornillo de sujeción GN 708.1, tipo A
- acero, galvanizado, azul pasivado
- Pie de apriete de caucho 85 Shore A
Información
Los cepos de palanca GN 862.1 están construidos del mismo modo que los GN 862.
Las características especiales de estas bridas permiten montarla en dos planos diferentes, y también pueden ser accionadas manualmente mediante la empuñadura. Por ejemplo, se pueden cerrar manualmente de manera individual, y se pueden liberar todas a la vez mediante el accionamiento neumático.
Para asegurar un larga vida de uso de los componentes mecánicos y del cilindro neumático, la presión de trabajo no debe ser superior a 6 bar y debe instalarse una unidad de mantenimiento del aire comprimido en posición anterior
Bridas GN 862.1 también están disponibles con pistón magnético. Junto con los sensores GN 3380, se puede detectar la posición final y usar el impulso generado para transmitir una señal eléctrica.
