Especificación
Tipo
- Tipo T: para cilindro con ranura en T
Tipo de conexión
- Tipo de conexión S: Tapón
Carcasa
Plástico
Cable (cubierta exterior)
Poliuretano PUR
Negro
Tapón
Plástico, 3 polos
Conexión por tornillo moleteado
Intervalo de temperaturas: -30 °C hasta +80 °C
Clase de protección IP 65, IP 67
Información

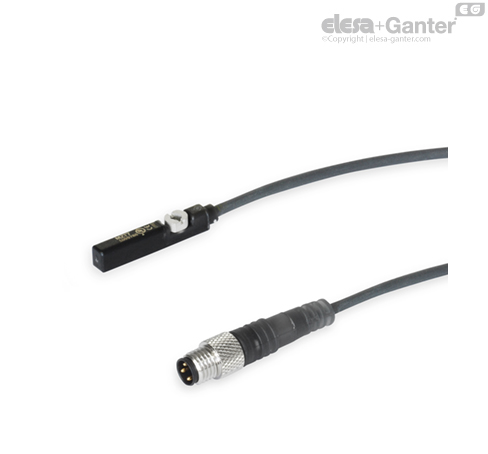

El sensor GN 3380 detecta la posición del pistón en cilindros neumáticos con pistones magnéticos. Los cilindros instalados en bridas neumáticas permiten la detección de la posición de la propia brida por medio de este sensor. Tras alcanzar el punto de conmutación, los circuitos electrónicos del sensor envían una señal, por ejemplo a un controlador de máquinas, e indican también dicho estado de conmutación a través del LED integrado.
Para su instalación, el sensor se inserta en la ranura del cilindro desde la parte superior. Los nervios de retención laterales evitan que se salga. El sensor se bloquea de forma rápida y fiable dentro de la ranura dando un cuarto de vuelta al tornillo de sujeción.
