Especificación
Tipos
- Tipo APV: Brazo de sujeción en horquilla, con dos arandelas embridadas

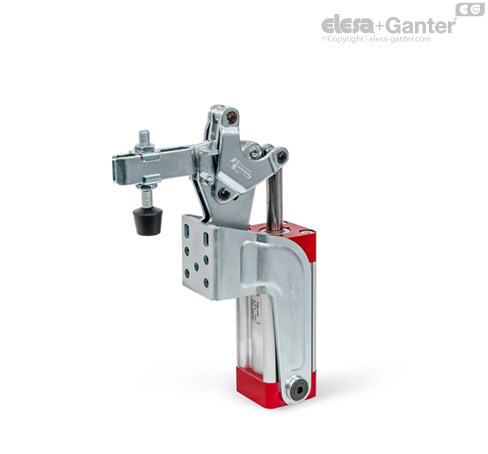

- Tipo CPV: Brazo de sujeción en horquilla, con dos arandelas embridadas y montaje de husillo GN 708.1
- Tipo EPV: Brazo de sujeción macizo, con abrazadera para soldar
Código
- Código M: Émbolo magnético
Piezas de chapa
Acero cementado C10
Galvanizado, azul pasivado
Ejes de cojinetes endurecidos
Casquillos de cojinete
Cementado
Ejes de cojinetes de cilindro de aire
Cementado
Cilindro de doble acción
Presión máxima: 6 bar
Todas las partes en movimiento
lubricadas con grasa especial
Tornillo de sujeción GN 708.1, tipo A
- acero, galvanizado, azul pasivado
- Pie de apriete de caucho 85 Shore A
Información
El mecanismo de sujeción de los cepos de palanca GN 862 es idéntico en construcción y dimensiones al de los cepos de palanca vertical de accionamiento manual GN 812.
Para asegurar un larga vida de uso de los componentes mecánicos y del cilindro neumático, la presión de trabajo no debe ser superior a 6 bar y debe instalarse una unidad de mantenimiento del aire comprimido en posición anterior
Bridas GN 862 también están disponibles con pistón magnético. Junto con los sensores GN 3380, se puede detectar la posición final y usar el impulso generado para transmitir una señal eléctrica.
