Especificación
Tipo
- Tipo SP: Cuerpo de chapa metálica de acero
Código
- Código M: Émbolo magnético
Cuerpo
Acero
Piezas de chapa
Acero cementado C10
Galvanizado, azul pasivado
Vástago de conexión
Acero St 37
Galvanizado, azul pasivado
Pasadores de articulación (remaches de articulación)
Cementado
Cilindro de doble acción
Presión máxima: 6 bar
Información

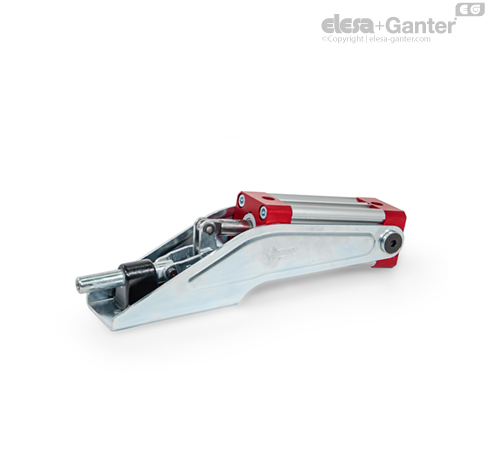

El principio de funcionamiento de la brida de accionamiento neumático GN 890 es idéntico en construcción y dimensiones al de la brida manual GN 842.
Para asegurar un larga vida de uso de los componentes mecánicos y del cilindro neumático, la presión de trabajo no debe ser superior a 6 bar y debe instalarse una unidad de mantenimiento del aire comprimido en posición anterior El robusto bastidor del cilindro se ha diseñado para evitar que los muñones del cilindro sobresalgan.
Bridas GN 890 también están disponibles con pistón magnético. Junto con los sensores GN 3380, se puede detectar la posición final y usar el impulso generado para transmitir una señal eléctrica.
