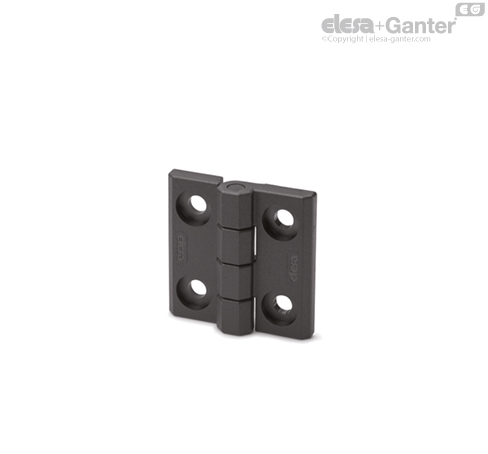

CFMX-CH Bisagras Agujeros para tornillos de cabeza cilíndrica

Ángulo de rotación (valor aproximado)

Máx. 270º ( entre -90° y 180°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.





Tests de resistencia	ESFUERZO AXIAL	ESFUERZO RADIAL	ESFUERZO A 90º
Descripción	Límite máximo de carga estática Sa [N]	Límite máximo de carga estática Sr [N]	Límite máximo de carga estática S90 [N]
CFMX.30 SH-4	1050	1275	750
CFMX.30 CH-4	975	1275	650
CFMX.40 SH-5	1425	1425	960
CFMX.40 CH-5	1425	1200	750
CFMX.50 SH-6	2360	2160	1550
CFMX.50 CH-6	2580	2170	1220
CFMX.60 SH-6	3000	2660	2700
CFMX.60 SH-8	3000	2660	2700
CFMX.60 CH-8	3100	2530	1950

La carga estática máxima es el valor por encima del cual el material puede romperse comprometiendo el funcionamiento de la bisagra. Evidentemente, a este valor se le debe aplicar un factor adecuado, de acuerdo a la importancia y el nivel de seguridad de la aplicación específica.
