Especificación
- Tipo L: Engranaje angular 90°

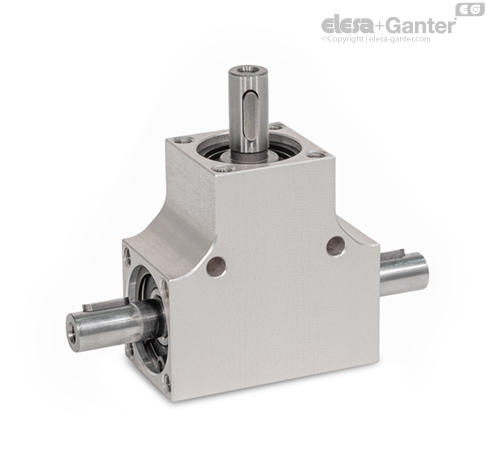

- Tipo T: Engranaje cónico con dos ejes de salida
Aluminio
- Sellado para evitar la entrada de polvo
- anodizado, color natural AN
Piñones de engranaje cónico
Acero
Sellado (juntas de sellado 2RS)
Temperatura de trabajo de -20 °C a +60 °C
Información
Los reductores de engranaje cónico GN 3971 pueden transmitir un par elevado a pesar de sus dimensiones compactas. Se pueden utilizar para diversas aplicaciones, como ajustes de altura o para cambiar la dirección de rotación de un eje.
Los numerosos agujeros de fijación permiten montarlos fácilmente en cualquier orientación o posición. Las chavetas paralelas admiten cualquier posición angular.
Características mecánicas
| Relación del engranaje i | 1 : 1 |
| Juego circunferencial en el eje de transmisión | 3° ± 0.5° |
| Dirección de giro del eje | Cualquiera |
| Vida útil (valor orientativo) | 1000 horas a plena carga y velocidad de rotación de 500 rpm, |
| asumiendo que el reductor funciona al 20 % en 5 minutos |
| (1 minuto de funcionamiento + 4 minutos de pausa) a una temperatura ambiente de 20 °C |
| Mantenimiento | Lubricación constante con grasa, no requiere mantenimiento |
| b1 | Par de apriete máx. en Nm | Fuerza radial máx. en N* | Fuerza axial max. en N** |
| at 100 mín.-1 | a 500 mín.-1 | a 1000 mín.-1 |
| 18 | 0.35 | 0.1 | 0.05 | 60 | 60 |
| 20 | 0.75 | 0.3 | 0.15 | 100 | 100 |
| 24 | 2.5 | 1 | 0.5 | 120 | 120 |
| 26 | 4 | 1.5 | 0.75 | 140 | 140 |
| 30 | 5 | 2 | 1 | 240 | 240 |
| 32 | 8 | 3 | 1.5 | 550 | 550 |
| 35 | 10 | 4 | 2 | 550 | 550 |
* con fuerza axial = 0
** con fuerza radial = 0
Instrucciones de montaje
No aplique fuerzas en la carcasa o en los cojinetes durante el montaje. Se recomienda usar los agujeros roscados d7 del eje. Se recomienda usar el acoplamiento correspondiente para compensar los desvíos y tolerancias de concentricidad relacionados con la fabricación, así como para amortiguar las vibraciones e impactos.
