Especificación
Tipos
Acero inoxidable AISI CF-8
granallado mate
N.º de identificación
No. 4: con 2 tuercas tapón de acero inoxidable DIN 917
Tornillo de unión a la tuerca deslizante DIN 603
acero inoxidable
Tuercas tapón DIN 917 / Arandelas
acero inoxidable
Plástico (poliacetal POM)
Silicona, 40 ... 60 Shore A
Información

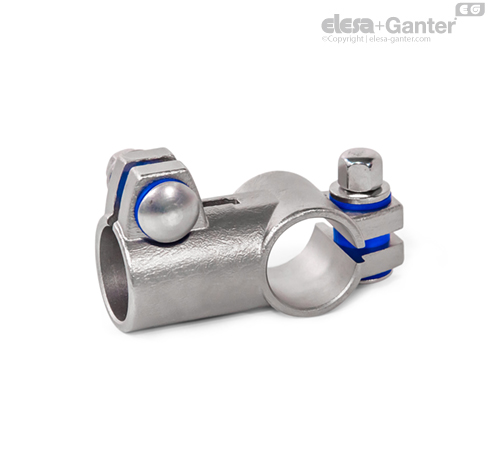

Los orificios de apriete de las abrazaderas de conexión en ángulo GN 192.5 están mecanizados y diseñados para tubos de construcción GN 990 o DIN 2391, DIN 2395 y DIN 2462.
En las posiciones de atornillamiento z1/z2, los espárragos de cabeza redonda y las tuercas ciegas reducen la sección transversal de sujeción. El tipo B está equipado con juntas en el alojamiento del tornillo.
Para una sujeción sin herramientas, es posible reemplazar las tuercas ciegas con las empuñaduras ajustables GN 911.3 enumeradas en la tabla como accesorios.
