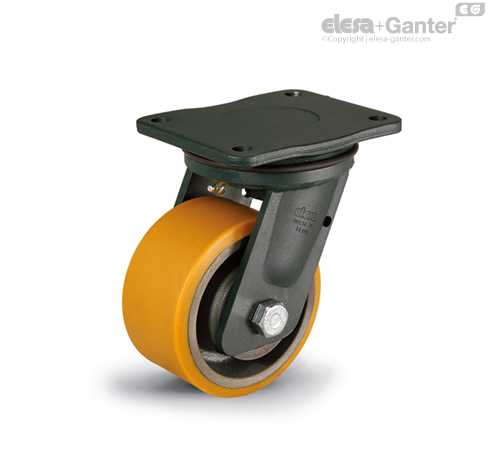

RE.F4-SSL-WEH Ruedas con soporte para cargas muy pesadas Soporte giratorio, sin freno

Recubrimiento

Poliuretano colado, dureza 92 Shore A.

Cuerpo central de la rueda

Hierro fundido.

Acción rotativa

Núcleo con cojinetes de bola. Solución ideal para cargas pesadas y movimientos continuos.

Soporte fijo

Acero electrosoldado con revestimiento en polvo verde oscuro. El soporte está diseñado para soportar cargas de hasta 23.000 N. Adecuada para aplicaciones industriales pesadas y para condiciones severas de uso, tales como impactos y altas velocidades.

Soporte giratorio

Acero electrosoldado con revestimiento en polvo verde oscuro.

La disposición de un cojinete axial y otro cónico aseguran una maniobrabilidad excelente incluso con cargas elevadas y aumenta la resistencia del soporte contra impactos laterales. Está equipada con un lubricador y un sistema antiaflojamiento de la contratuerca. El soporte está diseñado para soportar cargas de hasta 23.000 N. Adecuada para aplicaciones industriales pesadas y para condiciones severas de uso, tales como impactos y altas velocidades.

Consta de (ver Fig.1):

1. placa de sujeción: acero forjado con perno integrado con revestimiento en polvo verde oscuro;
2. horquilla: laterales estirados mediante electrosoldado hasta la brida con revestimiento en polvo verde oscuro;
3. Sistema de rotación: cojinete de bolas axial y cojinete de rodillos cónico;
4. lubricador;
5. Sistema de antiaflojamiento de la contratuerca.

Freno

Freno posterior con efecto doble de bloqueo simultáneo en la rueda y el soporte. El freno es eficaz y fácil de usar: se acciona y libera moviendo simplemente de arriba a abajo la punta de dos pedales separados, garantizando así la máxima capacidad de maniobra. La eficacia de la frenada puede ajustarse mediante un tornillo de cabeza hueca M8.

Ejecuciones estándar

• PSL-WEH: soporte fijo, sin freno.
• SSL-WEH: soporte giratorio, sin freno.
• SSF-WEH: soporte giratorio, con freno.
