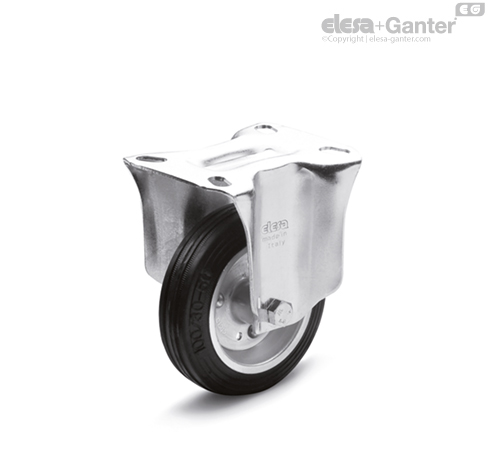

RE.E3-PBL-N Ruedas con soporte en acero Soporte fijo, sin freno

Cubierta con banda de rodadura

Caucho vulcanizado, dureza 80 Shore A.

Cuerpo central de la rueda

Consta de dos discos galvanizados y remachados.

Acción rotativa

Núcleo e inserto en tecnopolímero de base poliamídica (PA), integrados en el cuerpo central de la rueda.

Soporte fijo

Chapa de acero galvanizado. El soporte está diseñado para soportar cargas de hasta 2300N.

Soporte giratorio

Chapa de acero galvanizado. El soporte está diseñado para soportar cargas de hasta 2300N. Los dos cojinetes y el contacto directo entre la placa y el anillo porta cojinetes con pasador integrado garantizan una excelente maniobrabilidad. No requiere mantenimiento.

Consta de (ver Fig.1):

1. placa de sujeción: en acero galvanizado por proceso electrolítico;
2. horquilla: en acero galvanizado por proceso electrolítico;
3. anillo porta-cojinetes: en acero galvanizado por proceso electrolítico;
4. perno central: integrado en el soporte, estampado en frío;
5. sistema de rotación: doble corona lubricada;
6. junta antipolvo: en tecnopolímero gris oscuro RAL 7015, solo para las versión SBL y SBF.

Freno

Freno total que bloquea la rueda y la rotación del soporte.

Las dimensiones optimizadas y el pedal abatible garantizan un espacio mínimo y un sencillo accionamiento.

Muelle de acero endurecido al carbono.

Ejecuciones estándar (núcleo con cojinete plano)

• PBL-N: soporte fijo, sin freno.
• SBL-N: soporte giratorio, sin freno.
• SBF-N: soporte giratorio, con freno.
• FBL-N: soporte giratorio y orificio pasante, sin freno.
• FBF-N: soporte giratorio y orificio pasante, con freno.
