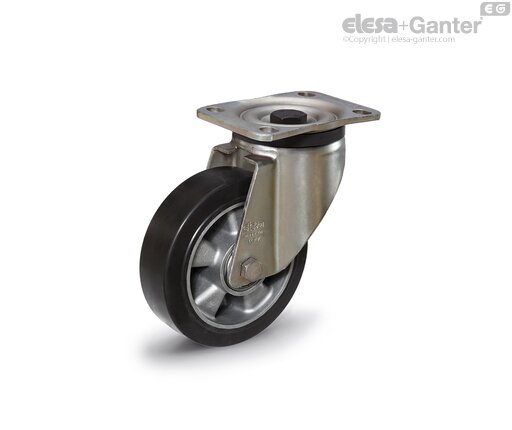

RE.G2-SSL-H Ruedas con soporte en acero para cargas semipesadas Soporte giratorio, sin freno

Recubrimiento

Goma elástica, dureza 70 Shore A.

Cuerpo central de la rueda

Aluminio fundido a presión.

Acción rotativa

Núcleo con cojinetes de bola. Solución ideal para cargas pesadas y movimientos continuos.

Soporte fijo

Chapa de acero cincado amarillo. El soporte está diseñado para soportar cargas de hasta 5000N. Garantiza capacidades que lo hacen adecuado para aplicaciones industriales pesadas.

Soporte giratorio

Chapa de acero cincado amarillo. La disposición de una doble pista de bolas y el contacto directo entre la placa y el anillo de la pista de bolas con pasador interno montado asegura una maniobravilidad excelente. No requiere mantenimiento. El soporte está diseñado para soportar cargas de hasta 5000N. Garantiza capacidades que lo hacen adecuado para aplicaciones industriales pesadas.

consta de (ver Fig.1):

1. placa de sujeción: en acero cincado amarillo;
2. horquilla: en acero cincado amarillo;
3. anillo porta-cojinetes: en acero cincado amarillo;
4. perno central: tornillo y tuerca de acero clase 8.8;
5. sistema de rotación: doble corona lubricada;
6. junta antipolvo: en tecnopolímero gris oscuro RAL 7015.

Freno

Efecto doble de bloqueo simultáneo en la rueda y el soporte. El freno es eficaz y fácil de usar: se acciona y libera moviendo simplemente de arriba a abajo la punta de dos pedales separados, garantizando así la máxima capacidad de maniobra. En las ruedas con freno trasero, la eficacia de la frenada puede ajustarse mediante un tornillo de cabeza hueca hexagonal M8.

Ejecuciones estándar

• PSL-H: soporte fijo, sin freno.
• SSL-H: soporte giratorio, sin freno.
• SSF-H: soporte giratorio, con freno.
