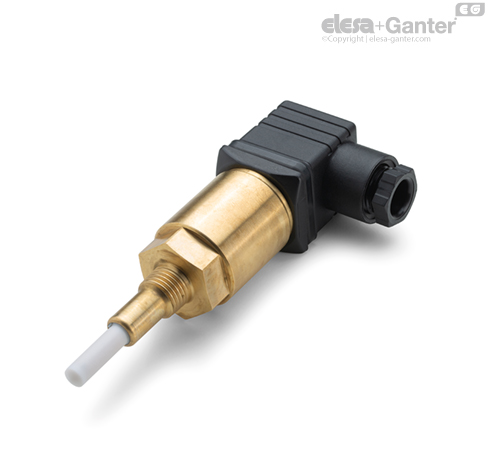

HSC-O-D Sensor de nivel capacitivo Para líquidos no conductivos y conector DIN 43650, NPN inactiva

Características y aplicaciones

Apropiado para detectar líquidos conductores, como el agua, y no conductores, como el aceite o el gasóleo.

El retardo de la activación del sensor, de 4 segundos, corresponde al tiempo transcurrido entre la detección del nivel en el interior del depósito y el envío de la señal al PLC.

El diferencial necesario para calibrar las histéresis de las señales de salida se calcula a partir del punto de intervención (l1) y representa el punto virtual de intervención obtenido sumando el valor del diferencial a la cota l1.

El sensor se puede montar tanto vertical como horizontalmente

Ejecuciones especiales bajo pedido

• Cuerpo de acero inoxidable AISI 316.

• Longitud de la sonda: 90 mm.

• Posibilidad de tener retardo de activación prefijado entre 1 y 10 s.

• Posibilidad de tener diferencial de calibración prefijado entre 0 y 5 mm.

• Roscado macho GAS cilíndrico UNI 228/1 o GAS cónico UNI 7/1.

Instrucciones de montaje del conector

• Separe el conector del sensor desatornillando el tornillo prisionero que se encuentra en el conector, extraiga los portacontactos y afloje la caja de cables.

• Introduzca el cable en el conector (conector estándar) y conecte los hilos a las mordazas como se indica en las instrucciones de cableado.

• Montar el portacontactos en los terminales del conector y presionarlo hasta obtener la posición requerida.

• Atornille el conector al sensor y luego apriete el pasacables.





Funcionamiento y mantenimiento

La medición del nivel se basa en la variación de la capacidad eléctrica en el interior del depósito; la sonda de nivel y la pared de metal crean una especie de condensador, cuya capacidad eléctrica varía en función de la cantidad de líquido que se contiene en el depósito.

Al aumentar el nivel en el interior del depósito, aumenta consiguientemente la capacidad eléctrica de la sonda.

Por ejemplo, un depósito vacío tiene una capacidad eléctrica inferior, mientras que uno lleno, mayor.

El sensor se puede montar tanto vertical como horizontalmente (figura 1).

Se recomienda comprobar periódicamente el estado del electrodo y su revestimiento y, si es necesario, limpiar con líquidos no corrosivos.

Advertencias

Para ambas soluciones de instalación, horizontal en el lado del depósito o vertical, es necesario evitar instalar el sensor en tuberías de conexión donde podrían condensarse vapores o acumularse residuos que pudieran afectar a la detección.
