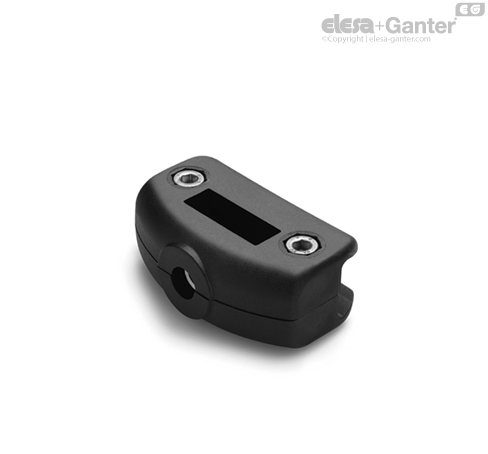

MPG-T Soportes para guías Para guías trapezoidales

Características y aplicaciones

La ejecución MPG-T puede utilizarse con guías laterales que posean un soporte de acero inoxidable AISI 304 con un espesor de 1,5 mm o 2 mm.



Instrucciones de montaje

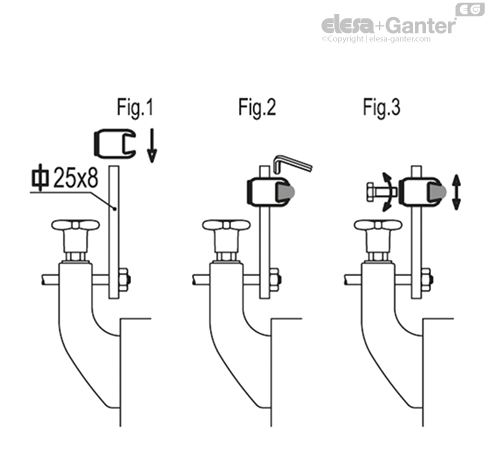

• Montar la abrazadera de la guía en la barra soporte (dimensiones 25x8 mm), el montaje consiste en insertar la barra en la ranura de la abrazadera específica (Fig.1).
• Insertar la guía en el alojamiento de la abrazadera y fijar con los tornillos (Fig.2).
• Regular la altura de la abrazadera y fijar por medio de un tornillo M8, no suministrado (Fig.3).
