Información
Los cáncamos GN 587.2 se utilizan con equipos de elevación y amarre independientes. Se sueldan a equipos sometidos a carga, o directamente sobre la propia carga, y absorben fuerzas en cualquier dirección.

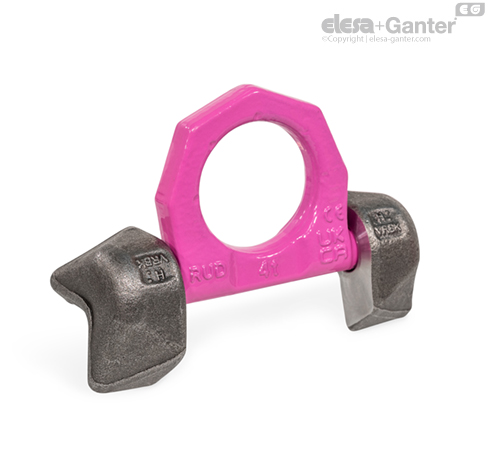

Los cáncamos del tipo K se pueden fijar directamente al borde y tienen un amplio rango de giro. Los bloques espaciadores permiten realizar una costura de soldadura circunferencial de acuerdo con las instrucciones de soldadura de la hoja de datos normalizados.
Los muelles de sujeción radial retienen el anillo en cualquier posición y amortiguan cualquier ruido causado por vibraciones. Todas las piezas son cautivas y están conectadas entre sí.
La capacidad de carga nominal se indica en el cáncamo. Los cáncamos GN 587.2 cumplen la Directiva de máquinas 2006/42/CE y las normas GS-HM-36 de DGUV.

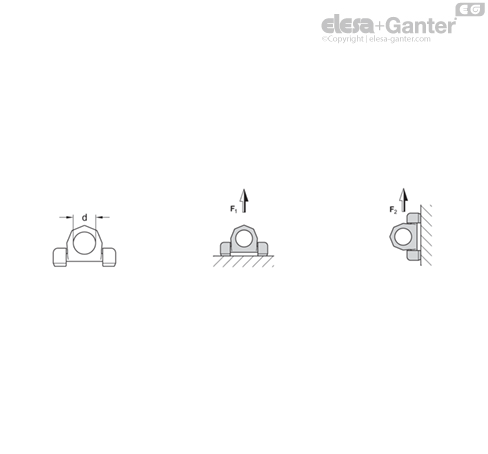

Capacidad de carga
| Diámetro d | F1 | F2 |
| máx. en t | máx. en t |
| 48 | 4 | 4 |
| 60 | 6.7 | 6.7 |
| 65 | 10 | 10 |
Los valores de carga especificados se aplican a un rango de temperaturas de trabajo de -40 °C a +200 °C. Encontrará más información en las instrucciones de funcionamiento.

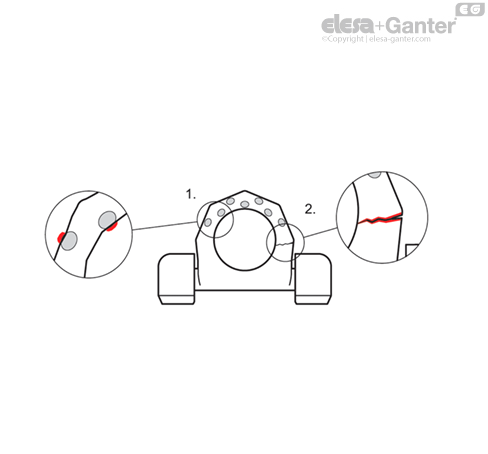

Desgaste / vida útil / instrucciones de seguridad
1. Compruebe cuidadosamente las marcas de desgaste para de determinar el nivel de deterioro en el punto de elevación. Si estas marcas cubren todo el contorno exterior o el contorno del orificio, el punto de fijación habrá llegado al final de su vida útil y deberá sustituirse.
2. Si el punto de elevación se dobla o muestra signos de daños o grietas, deja de ser seguro de utilizar.
En cualquier caso, se requiere la sustitución.
Durante la instalación, la puesta en servicio y el uso debe observarse la información contenida en las instrucciones de uso. Estas se incluyen con el producto y están disponibles en formato digital en elesa-ganter.es.

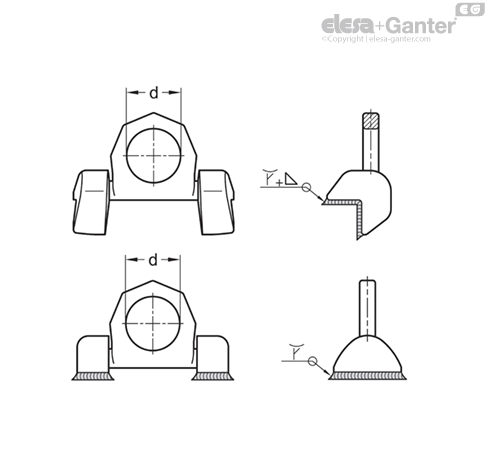

Instrucciones de fijación / soldadura
| Tipo K |
| Diámetro d | Tamaño de la costura de soldadura |
| 48 | HY 4 + a3 |
| 60 | HY 5 + a3 |
| 65 | HY 8 + a3 |
| Tipo P |
| Diámetro d | Tamaño de la costura de soldadura |
| 48 | HY 3 |
| 60 | HY 5 |
| 65 | HY 6 |
La soldadura debe ser efectuada por un soldador certificado de acuerdo con ISO 9606-1.
