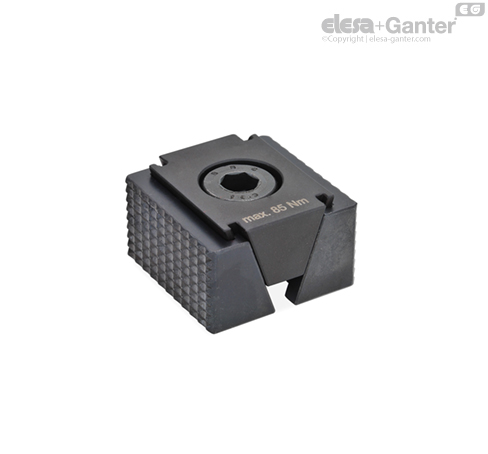

GN 920.1-RF
GN 920.1
Cuñas de fijación
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tipos
Cuñas de fijación
Acero
tornillo de cabeza hueca DIN 7984
Acero
La sujeción mediante las cuñas de fijación GN 920.1 se consigue por medio de los tornillos de cabeza hueca y la cuña de fijación, que empujan hacia fuera las mordazas de sujeción.
Cuando se afloja el tornillo, la cuña de fijación vuelve a su posición original mediante un muelle interno de retroceso, que a su vez libera la tensión.
Las cuñas de fijación son perfectas para diversas operaciones de sujeción, pero también resultan adecuadas para fijar piezas de trabajo individuales.
El orificio ranurado que hay en la cuña de fijación sirve para compensar tolerancias en la pieza de trabajo.
Durante la instalación, el funcionamiento inicial y el uso debe observarse la información contenida en las instrucciones de uso. Estas se encuentran junto al producto o se proporcionan en formato digital en la página del producto, en elesa-ganter.es.
