Guarnición
Tuerca
Acero
Resistencia a la tensión clase 10 (1000 N/mm2)

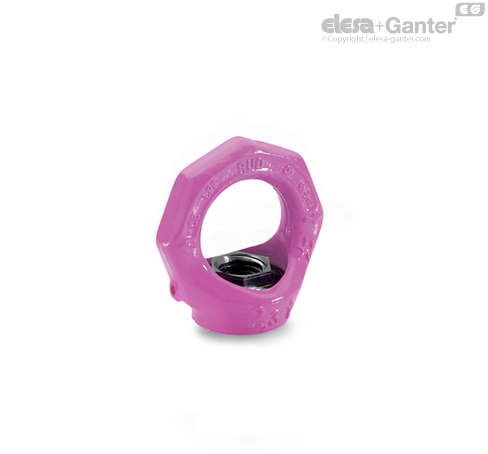

Los cáncamos de tuerca (giratorios) GN 583 se montan en cojinetes giratorios, lo que permite ajustar la dirección de la carga y prevenir el aflojamiento o vuelco accidental (como puede suceder con los cáncamos de elevación DIN 582 .
Los cáncamos de suspensión GN 583 ofrecen una capacidad de carga elevada y cumplen con todos los requisitos en materia de seguridad (factor de seguridad 4).
La capacidad de carga nominal presentada en la tabla anterior está claramente marcada en la argolla. Se refiere a la aplicación de carga más desfavorable de los tipos de carga que aparecen en el lado opuesto.
Los cáncamos de suspensión GN 583 cumplen con las Directrices de Ingeniería Mecánica 2006 / 42 / EG y están homologadas por BG.
El transpondedor RFID integrado indica e identifica claramente la eslinga y el mecanismo de elevación, por ejemplo durante las inspecciones regulares exigidas.
La tuerca hexagonal no se puede quitar del cáncamo.
| Métodos de montaje | ||||||||||
| Número | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 y 4 | 3 y 4 | 3 y 4 |
| Ángulos de inclinación | 0° | 90° | 0° | 90° | 0° do 45 | 45° a 60° | asim. | 0° a 45° | 45° a 60° | asim. |
| Factor | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 1.00 [0.14] | 0.30 t | 2.00 [0.28] | 0.60 t | 0.42 [0.10] | 0.30 t | 0.30 t | 0.63 t | 0.45 t | 0.30 t |
| M 10 | 1.00 [0.23] | 0.40 t | 2.00 [0.46] | 0.80 t | 0.56 [0.17] | 0.40 t | 0.40 t | 0.84 t | 0.60 t | 0.40 t |
| M 12 | 2.00 [0.34] | 0.75 t | 4.00 [0.68] | 1.50 t | 1.00 [0.24] | 0.75 t | 0.75 t | 1.60 t | 1.12 t | 0.75 t |
| M 16 | 4.00 [0.70] | 1.50 t | 8.00 [1.40] | 3.00 t | 2.10 [0.50] | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| M 20 | 6.00 [1.20] | 2.30 t | 12.00 [2.40] | 4.60 t | 3.22 [0.86] | 2.30 t | 2.30 t | 4.83 t | 3.45 t | 2.30 t |
| M 24 | 8.00 [1.80] | 3.20 t | 16.00 [3.60] | 6.40 t | 4.48 [1.29] | 3.20 t | 3.20 t | 6.70 t | 4.80 t | 3.20 t |
| M 30 | 12.00 [3.20] | 4.50 t | 24.00 [6.40] | 9.00 t | 6.30 [2.30] | 4.50 t | 4.50 t | 9.40 t | 6.70 t | 4.50 t |
El valor dado en las guías se refiere a la capacidad de carga de la correspondiente argolla de suspensión DIN 582. ¡Si dicho valor supera la capacidad de carga, la utilización de argollas de suspension DIN 582 no está permitida!
La superficie de roscado para los cáncamos GN 583 debe de estar plana y en ángulo recto respecto del agujero roscado. Roscado, el resalte de la tuerca debe hacer contacto firme (no usar arandelas) y el cáncamo de tuerca debe girar libremente los 360º.
Antes de aplicar la carga, gire el cáncamo de tuerca en la dirección de la fuerza. El cáncamo no está diseñado para ciclos de giros frecuentes bajo carga.
Los valores de carga especificados se aplican solamente en relación a los pernos roscados de acero de grado > 10.9 si el perno se gira en toda su longitud. Estos valores de carga también se aplican solamente para una longitud mínima de roscado de 1.5 x diámetro nominal del roscado en acero con una resistencia mínima a la tracción de 37 kp/mm2, a una temperatura ambiente de -40º a +100º .
Bajo pedido se pueden suministrar cojinetes con capcidades de carga para diferentes condiciones.
Con cada entrega se suministran más instrucciones de funcionamiento y especificaciones.
