Especificaciones principales
Cuerpo roscado
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio. Resistente a disolventes, aceites, grasas y otros agentes químicos.
Émbolo
Acero endurecido pavonado o acero inoxidable AISI 303
Se recomienda tolerancia en H7 para agujero en coincidencia.
Pomo
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color gris-negro, acabado mate.
Anillo de retención (muelle)
acero inoxidable AISI 303.
Contratuerca
- NTT: SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio especial.
Disponible también como accesorio que se vende por separado (véase tabla).
Ejecuciones estándar

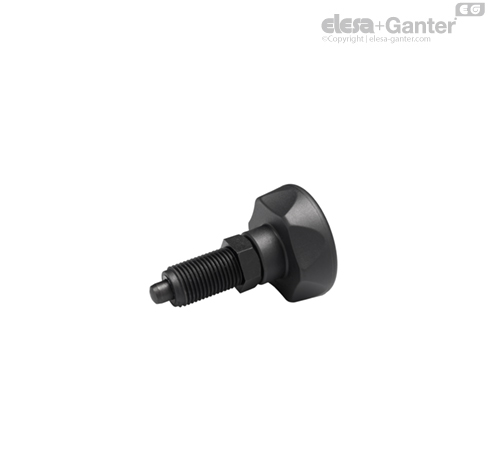

- PMT.110-A: émbolo de acero pavonado, sin tuerca autoblocante.
- PMT.110-AK: émbolo de acero pavonado, con tuerca autoblocante (se suministra sin montar).
- PMT.110-SST-A: émbolo de acero inoxidable AISI 303, sin tuerca autoblocante, no magnético.
- PMT.110-SST-AK: émbolo de acero inoxidable AISI 303, con tuerca autoblocante (se suministra sin montar), no magnético.
Instrucciones de montaje
Instrucciones de montaje
Asegúrese de que no queden en el agujero residuos del mecanizado para el ajuste de los posicionadores PMT.110 (véase fig. 1). No haga bisel en el agujero (véase fig. 2).
SUPER-tecnopolímero, un producto de la tecnología de ELESA. Dimensiones del cuerpo roscado y el émbolo según los estándares de GN 612, de acuerdo con Otto Ganter GmbH Co. KG.
pomo tipo ELK: diseño original ELESA.
