Especificaciones principales
Cuerpo roscado
SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color azul RAL 5005.
Émbolo
Acero inoxidable AISI 303.
Se recomienda tolerancia en H7 para agujero en coincidencia.
Pomo
Tecnopolímero de base poliamídica (PA) de alta resiliencia, color azul RAL 5005, acabado mate.
Producido a partir de materia prima conforme con FDA (FDA CFR.21 y UE 10/2011).
Anillo de retención (muelle)
acero inoxidable AISI 303.
Contratuerca
NTT-VD: SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color azul RAL 5005.
Disponible también como accesorio que se vende por separado (véase tabla).
Ejecuciones estándar
- PMT.100-SST-A-VD: sin contratuerca.

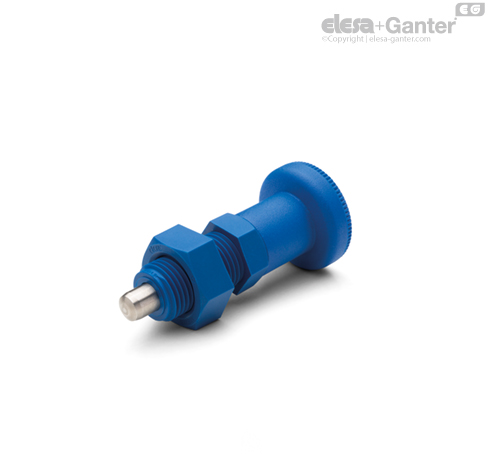

- PMT.100-SST-AK-VD: con contratuerca, suministrada sin montar.
Instrucciones de uso
Instrucciones de montaje
Asegúrese de que no queden en el agujero roscado residuos del mecanizado para el montaje del posicionador de muelle (véase fig. 1). No haga bisel en el agujero (véase fig. 2).
SUPER-tecnopolímero, un producto de la tecnología de ELESA. Dimensiones según los estándares de GN 617, de acuerdo con Otto Ganter GmbH Co. KG.
Otras ejecuciones
Otra ejecución estándar
PMT.101-SST-VD: posicionadores con posición de bloqueo.
Accesorios
Accesorios bajo pedido
NTT-VD: SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color azul RAL 5005.
| Código | Descripción |
| 191083 | NTT-M10x1-VD |
| 191085 | NTT-M12x1,5-VD |
| 191087 | NTT-M16x1,5-VD |
| 191089 | NTT-M20x1,5-VD |
