Especificación
Tipos (base)
- Tipo D0: sin almohadilla de caucho
- Tipo D1: con almohadilla de caucho encastrado, negro
- Tipo D3: con almohadilla de caucho vulcanizado, negro
Versión (tornillo)
- Versión S: sin tuerca, hexágono externo en la parte inferior
- Versión SK: con tuerca, hexágono externo en la parte inferior
- Versión T: sin tuerca, llave plana en la parte inferior
- Version TK: con tuerca, llave plana en la parte inferior
- Versión U: Sin tuerca, alojamiento hexagonal en la parte superior y llave plana en la parte inferior
- Versión UK: Con tuerca, alojamiento hexagonal en la parte superior y llave plana en la parte inferior
- Versión V : Sin tuerca, hexágono externo en la parte superior y llave plana en la parte inferior
- Versión VK: Con tuerca, hexágono externo en la parte superior y llave plana en la parte inferior
- Versión W: Con casquillo ajustable, rosca recubierta, llave plana en la parte inferior

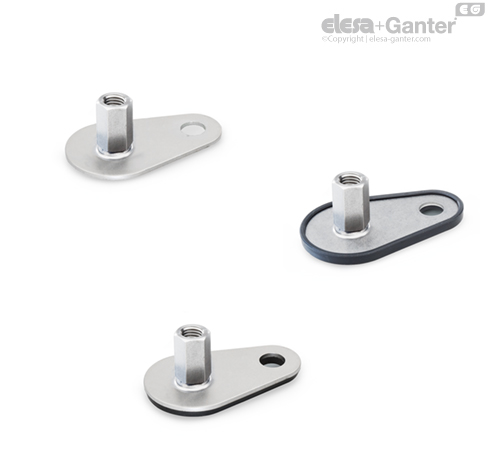

- Versión X: Hexágono externo con roscado interno
Base, rectificada lisa
Acero inoxidable AISI 304
Vástago roscado
Acero inoxidable AISI 303
Tuerca hexagonal ISO 4032
acero inoxidable
Disco de goma vulcanizado
Información
Los pies de nivelación GN 43 son adecuados para su uso en entornos agresivos. Las posibilidades de combinación de bases y espárragos roscados permiten que estos pies se puedan adaptar a cualquier aplicación.
Los pies de nivelación se pueden fijar a la superficie de montaje con la lengüeta de fijación, que evita desplazamientos laterales. Además, los tipos con disco de goma protegen las superficies delicadas.
Los pies de nivelación se suministran completamente montados y no se pueden desmontar.
Capacidad de carga de los pies de nivelación
| d1 | - | - | d2 | Carga estática en kN | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | Versiones de vástago roscado | - | - | - | - |
| - | Forma de gota | Forma rectangular | - | S / SK | T / TK y U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
La capacidad de carga estática indicada en la tabla se basa en una serie de pruebas en las que se aplica una carga perpendicular a la base (sin base de caucho). Para los valores indicados en la tabla, retirar la tensión puede tener como resultado pequeñas deformaciones de la base.
Se debe tener en cuenta que los esfuerzos de flexión y pandeo que a menudo se producen en la práctica se traducen en una menor capacidad de carga del eje de ajuste.
Además, se asume que la resistencia del eje es ≥ 500 N/mm2.
La información que se indica sobre la fuerza son valores no vinculantes y rechazamos cualquier responsabilidad. En general, no constituyen una garantía de calidad.
El usuario debe determinar según el caso si un producto es adecuado para el fin o uso previsto. Los factores ambientales pueden influir en los valores indicados.
Versiones de vástago roscado
| Versiones de vástago roscado |
 |  |  |
| S / SK: hexágono externo en la parte inferior a d2 M 8, M 10, M 12 | T / TK: Llave plana en la parte inferior a d2 M 16, M 20, M 24 | U / UK: Alojamiento hexagonal en la parte superior y llave plana en la parte inferior a d2 M 16, M 20, M 24 |
 |  |  |
| V / VK: Hexágono externo en la parte superior y llave plana en la parte inferior a d2 M 16, M 20, M 24 | W: Rosca cubierta y llave plana en la parte inferior a d2 M 16 | X: Hexágono externo con roscado interno a d2 M 8, M 10, M 12, M 16, M 20 |
