GN 42-S/SK
GN 42
Pie de nivelación
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Tipo (base)
Versión (tornillo)
Base
Acero
Zincado, pasivado azul
Vástago roscado
Acero
Zincado, pasivado azul
Tuerca hexagonal ISO 4032
Acero
Zincado, pasivado azul
Disco de caucho
Disco de caucho
Los pies de nivelación GN 42 pueden utilizarse en multitud de combinaciones de versiones de bases y ejes regulables.
Los pies de nivelación se pueden fijar a la superficie de montaje con la lengüeta de fijación, que evita desplazamientos laterales. Además, los tipos con disco de goma protegen las superficies delicadas.
Los pies de nivelación se suministran completamente montados y no se pueden desmontar.

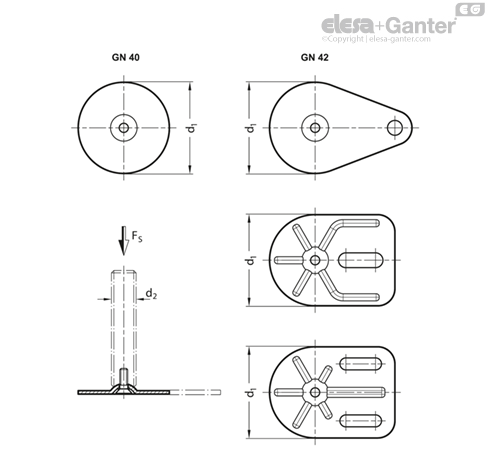

| d1 | - | - | d2 | Carga estática Fs en kN | - | - |
| GN 40 | GN 42 | GN 42 | - | Versiones de vástago roscado | - | - |
| - | Forma de gota | Forma rectangular | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
La capacidad de carga estática indicada en la tabla se basa en una serie de pruebas en las que se aplica una carga perpendicular a la base (sin base de caucho). Para los valores indicados en la tabla, retirar la tensión puede tener como resultado pequeñas deformaciones de la base.
Se debe tener en cuenta que los esfuerzos de flexión y pandeo que a menudo se producen en la práctica se traducen en una menor capacidad de carga del eje de ajuste.
Además, se asume que la resistencia del eje es ≥ 500 N/mm2.
La información que se indica sobre la fuerza son valores no vinculantes y rechazamos cualquier responsabilidad. En general, no constituyen una garantía de calidad.
El usuario debe determinar según el caso si un producto es adecuado para el fin o uso previsto. Los factores ambientales pueden influir en los valores indicados.
| Versiones de vástago roscado | ||
| S / SK: hexágono externo en la parte inferior a d2 M 8, M 10, M 12 | U / UK: Alojamiento hexagonal en la parte superior y llave plana en la parte inferior a d2 M 16, M 20, M 24 | X: Hexágono externo con roscado interno a d2 M 8, M 10, M 12, M 16, M 20 |
