RTE

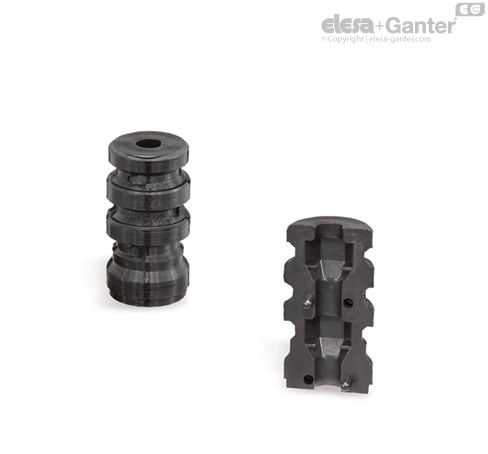

Conectores extensores de tubo redondo

Características y aplicaciones

Las dos partes del conector se conectan entre sí por medio de pasadores que están alojados en contraasientos especiales. En el interior del conector, hay dos cavidades que permiten alojar un tornillo de cabeza hexagonal o una tuerca hexagonal. Gracias a la forma cónica de la cavidad, el conector ejerce una presión en las paredes interiores del tubo, debido al apriete del tornillo o la tuerca. De este modo se garantiza la resistencia a la tensión de la conexión. El nivel de resistencia a la tensión depende de las tolerancias dimensionales del tubo, la aspereza de las superficies interiores del tubo y el par de apriete aplicado.

El conector no tiene collarín y permite la conexión de los tubos redondos a otros elementos.

El montaje puede realizarse simplemente colocando el casquillo de extremo y encajándolo dentro del tubo, sin necesidad de tornillos ni otros elementos de fijación.

Montaje del tubo en el conector

Se puede hacer como una alternativa con:

• Tornillo de cabeza hexagonal DIN 933 con las dimensiones que se indican en la tabla.
• Tuerca hexagonal DIN 934 con las dimensiones que se indican en la tabla.
• Tuerca hexagonal autoblocante DIN 985 con las dimensiones que se indican en la tabla.

Ejecuciones especiales bajo pedido

Conector montado mediante tuerca o tornillo.
