Especificaciones principales
Material
Vástago de latón.
Muelle de acero inoxidable.
Manguito roscado de acero AVP, tuercas hexagonales de latón niquelado.
Racor de aire de aluminio anodizado azul y acero AVP.
Ejecución estándar
- VPG-F: con fijación roscada hembra y unión rápida recta.
- VPG-F-L: con fijación roscada hembra y unión rápida en L.
- VPG-F-T: con fijación roscada hembra y unión rápida en T.
- VPG-M: con fijación roscada macho y unión rápida recta.
- VPG-M-L: con fijación roscada macho y unión rápida en L.

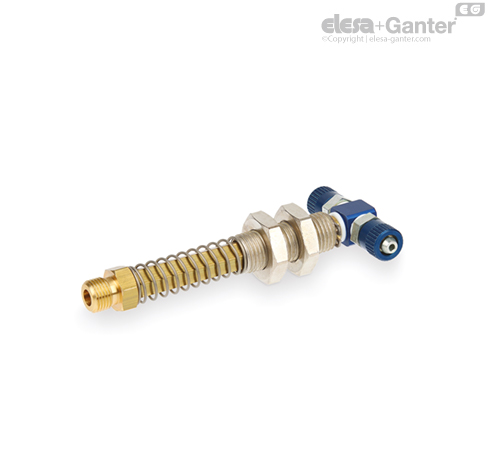

- VPG-M-T: con fijación roscada macho y unión rápida en T.
Información general
Características
Los portaventosas VPG constan de lo siguiente:
- un vástago de latón de sección hexagonal para fijar la ventosa. Esta conformación impide que la ventosa fijada en él pueda rotar sobre su propio eje;
- un manguito roscado de acero, dotado de dos tuercas hexagonales, para regular la altura y montarlo en el dispositivo automático;
- un muelle para amortiguar el impacto de la ventosa y mantener simultáneamente una presión constante con la carga que se desea elevar;
- una unión rápida para enganchar al tubo de aspiración.
Apropiados para ventosas con soporte, con cono de diámetro mínimo de 10 mm y máximo de 60 mm, y elípticas.
El recorrido efectivo de amortiguación en relación con la longitud l2 es de 25,5 mm.
Compatibles con tubo de plástico de diámetro 4x6.
Ver Datos técnicos de las ventosas .
