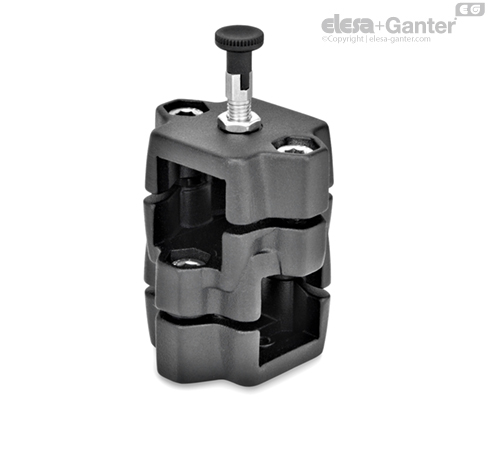

GN 134.7-R Abrazaderas blocantes de dos ejes con posicionador de muelle

Las abrazaderas blocantes de dos vías GN 134.7 pueden moverse rápida y fácilmente por posiciones recurrentes en tubos cuadrados. El usuario puede realizar los orificios necesarios para el tipo R o los avellanados para el tipo D de acuerdo con las instrucciones de diseño o solicitar los tubos totalmente acabados con orificios de bloqueo GN 990.1 .

Para una sujeción rápida sin herramientas, es posible reemplazar el tornillo de cabeza hueca hexagonal en las ubicaciones z por empuñaduras ajustables GN 911  que se muestran en la tabla como accesorios. Los casquillos de centrado de los orificios pasantes eliminan el huelgo axial entre las partes superior e inferior de las abrazaderas blocantes.

Las abrazaderas blocantes de dos vías GN 134.7 se entregan con posicionador (tipo R) o posicionador de muelle (tipo D) sin montar. El tipo G con rosca es universalmente apto para aplicaciones específicas.

• Empuñaduras graduables GN 911

• Características del acero inoxidable

Las dimensiones cuadradas de las abrazaderas blocantes han sido específicamente diseñadas para tubos GN 990. Se pueden fijar por el usuarioc con los orificios de bloqueo (B o S) de acuerdo a las dimensiones que se especifican en la tabla.

Los tubos de montaje con agujeros de bloqueo se pueden pedir como elementos estándar GN 990.1  cortados a medida y completamente listos para su montaje.
