CFM-PC-B-C-A+B
CFM-PC
Bisagras
Con cable eléctrico integrado, tecnopolímero certificado autoextinguible
Casquillos con orificios fileteados, cable de salida superior 3,5/4m, con conector de salida posterior 1,5/1m
Con cable eléctrico integrado, tecnopolímero certificado autoextinguible
Casquillos con orificios fileteados, cable de salida superior 3,5/4m, con conector de salida posterior 1,5/1m
Especificaciones principales
Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio con certificado autoextinguible UL-94-V0, color negro, acabado mate.
Perno de rotación
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio con excelentes propiedades tribológicas, de color negro.

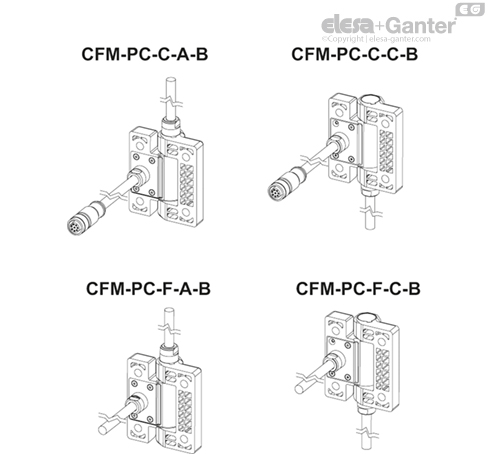

Ejecuciones estándar
Orificios pasantes para tornillos de cabeza avellanada plana:
- CFM-PC-SH-C-A+B: cable de 8 polos de salida axial superior de 3,5 o 4 m de longitud y cable de 8 polos con conector hembra de salida trasera de 1,5 o 1 m.
- CFM-PC-SH-C-C+B: cable de 8 polos de salida axial inferior de 3,5 o 4 m de longitud y cable de 8 polos con conector hembra de salida trasera de 1,5 o 1 m.
- CFM-PC-SH-F-A+B: cable de 8 polos de salida axial superior de 3,5 m de longitud y cable de 8 polos de salida trasera de 1,5 m.
- CFM-PC-SH-F-C+B: cable de 8 polos de salida axial inferior de 3,5 m de longitud y cable de 8 polos de salida trasera de 1,5 m.
Casquillos de latón niquelado con orificio ciego roscado:
- CFM-PC-B-C-A+B: cable de 8 polos de salida axial superior de 3,5 o 4 m de longitud y cable de 8 polos con conector hembra de salida trasera de 1,5 o 1 m.
- CFM-PC-B-C-C+B: cable de 8 polos de salida axial inferior de 3,5 o 4 m de longitud y cable de 8 polos con conector hembra de salida trasera de 1,5 o 1 m.
- CFM-PC-B-F-A+B: cable de 8 polos de salida axial superior de 3,5 m de longitud y cable de 8 polos de salida trasera de 1,5 m.
- CFM-PC-B-F-C+B: cable de 8 polos de salida axial inferior de 3,5 m de longitud y cable de 8 polos de salida trasera de 1,5 m.
Ángulo de rotación (valor aproximado)

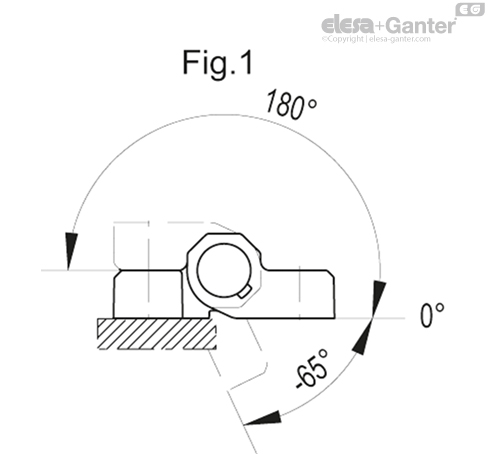

Máx. 245° (65° y + 180° siendo 0° la condición donde las dos superficies interconectadas están en el mismo plano),véase la Fig. 1.
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
Información general
Características y aplicaciones
- La bisagra CFM-PC incorpora a la sencilla función de bisagra la posibilidad de pasar la corriente eléctrica de un marco a su puerta.
- Suprime la presencia de cables y puentes «pasacables» visibles y antiestéticos.
- Protege los cables durante el movimiento de la puerta o estructura, asegurándose de que no se dañen o queden atrapados por obstáculos. Indicado en equipos de control portátiles o de laboratorio de manipulación frecuente.
- Gracias a sus dimensiones reducidas, sus diferentes opciones de montaje y su salida de cable, el producto es fácil de instalar.
- El cable de ocho polos permite interconectar diferentes dispositivos como puntos de luz, actuadores de puertas o tiradores con interruptor eléctrico.

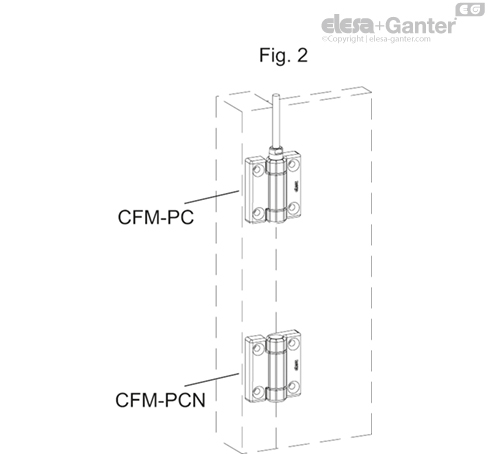

- Es posible combinar la bisagra CFM-PC con una o varias bisagras adicionales CFM-PCN (véase la Fig. 2) o con asas con interruptor eléctrico EBR-SWM, EBR-SWB y M.2000-SWM. En el caso de puertas de apertura horizontal o de peso limitado se puede utilizar una sola bisagra.
- Radio mínimo de curvatura de los cables externos de 30 mm.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º | |||
 |  |  | ||||
| Descripción | Carga de trabajo máxima Ea [N] | Carga de rotura Ra [N] | Carga de trabajo máxima Er [N] | Carga de rotura Rr [N] | Carga de trabajo máxima E90 [N] | Carga de rotura R90 [N] |
| CFM.PC-SH | 700 | 1200 | 700 | 2200 | 800 | 2300 |
| CFM.PC-B | 700 | 1600 | 800 | 2400 | 800 | 1300 |
Características eléctricas
| Características eléctricas | ||
|---|---|---|
| Tipo cable | Tipo conector | |
| Diámetro externo | 7.2 mm | 7.2 mm |
| Sección de los conductores | 8xAWG22 | 8xAWG22 |
| Voltaje máximo aplicable | 400 V | 30 V |
| Corriente máxima | 4 A | 2 A |
| Tuerca de bloqueo | - | INOX AISI 316 |
| Cubierta | PVC | PVC |
| UL Style | cRUus AWM STYLE 2587 | |
Otras ejecuciones
Ejecuciones especiales bajo pedido
Cables de longitudes diferentes.
Instrucciones de uso
Instrucciones de montaje

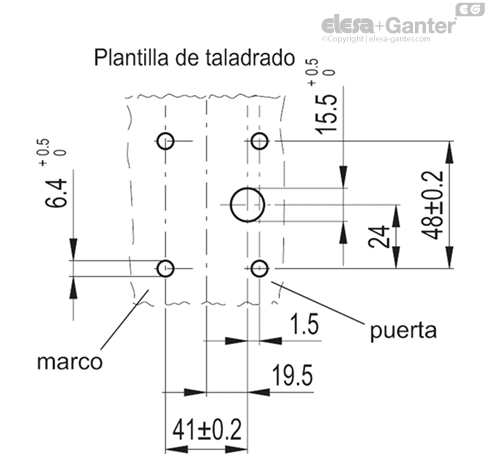

- Realice orificios en el marco y la puerta como plantilla de perforación.
- El lado de la bisagra con toma de cable posterior se debe instalar en la puerta.
- La bisagra no debe utilizarse como fin carrera mecánico en la apertura máxima de la puerta ni en la puerta cerrada. Es por ello que es necesario hacer bloqueos mecánicos que limiten el movimiento de la puerta.
- Los cables de conexión deben estar siempre protegidos ante daños mecánicos.
