Especificaciones principales
Material
SUPER tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Perno de rotación
SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio.
Ejecuciones estándar
Para montaje con puerta y jamba situadas en el mismo plano (fig. 1).
- CFDX-C-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-C-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-C-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
Para montaje con puertas (grosor máximo = 5 mm) con tope en la jamba (fig. 2).
- CFDX-R-B: tuercas de acero INOX con orificio roscado en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-R-p: prisioneros roscados de acero INOX en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
- CFDX-R-SH: orificios pasantes con alojamiento para tornillos de cabeza avellanada en el cuerpo estrecho (jamba), casquillos de latón con orificio roscado ciego en el cuerpo ancho (puerta).
Información general
Características y aplicaciones

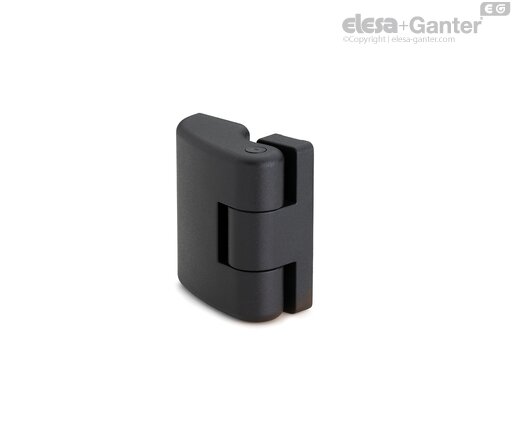

La bisagra (diseño registrado) está compuesta por dos cuerpos de dimensiones distintas (uno ancho y otro estrecho) para uso, por ejemplo, en estructuras con jamba estrecha.
El tipo de montaje hace complicada la manipulación por parte de terceros.
Las versiones SH se suministran desmontadas para agilizar la fijación.
Ángulo de rotación (valor aproximado)
Máx. 195º (-5º y +190º, siendo 0º la condición de situación en el mismo plano de las superficies interconectadas). Evite sobrepasar el ángulo límite de rotación para no poner en peligro las prestaciones mecánicas de la bisagra.
Prueba de resistencia | Esfuerzo axial | Esfuerzo radial | Esfuerzo a 90° |
| | |
| Descripción | Máxima carga de
funcionamiento Ea [N] | Carga de
rotura Ra [N] | Máxima carga de
funcionamiento Er [N] | Carga de
rotura Rr [N] | Máxima carga de
funcionamiento E90 [N] | Carga de
rotura R90 [N] |
| CFDX-C.40-B-M5 | 498 | 2859 | 399 | 1633 | 401 | 1373 |
| CFDX-C.40-p-M5x14,5 | 341 | 2924 | 417 | 1563 | 405 | 1545 |
CFDX-C.40-SH.5 | 451 | 2759 | 417 | 1579 | 473 | 1356 |
CFDX-C.50-B-M6 | 776 | 2837 | 1219 | 1738 | 1747 | 2165 |
| CFDX-C.50-p-M6x14,5 | 759 | 2596 | 1283 | 2263 | 1779 | 2591 |
| CFDX-C.50-SH.6 | 969 | 2836 | 1152 | 3556 | 1763 | 2903 |
| CFDX-C.60-B-M6 | 837 | 3540 | 1112 | 2072 | 1824 | 2158 |
| CFDX-C.60-p-M6x14,5 | 856 | 3396 | 896 | 1997 | 1933 | 2436 |
| CFDX-C.60-SH.6 | 928 | 3218 | 1163 | 3411 | 1502 | 4773 |
Prueba de resistencia | Esfuerzo axial | Esfuerzo radial | Esfuerzo a 90° |
| | |
| Descripción | Máxima carga de
funcionamiento Ea [N] | Carga de
rotura Ra [N] | Máxima carga de
funcionamiento Er [N] | Carga de
rotura Rr [N] | Máxima carga de
funcionamiento E90 [N] | Carga de
rotura R90 [N] |
| CFDX-R.40-B-M5 | 571 | 2592 | 495 | 1480 | 555 | 1380 |
| CFDX-R.40-p-M5x14,5 | 427 | 2562 | 455 | 1698 | 520 | 1413 |
| CFDX-R.40-SH.5 | 408 | 2861 | 497 | 1541 | 525 | 1443 |
| CFDX-R.50-B-M6 | 1150 | 3008 | 1263 | 1782 | 1767 | 2422 |
| CFDX-R.50-p-M6x14,5 | 956 | 3265 | 1321 | 2682 | 1762 | 2640 |
| CFDX-R.50-SH.6 | 1137 | 3069 | 1056 | 3240 | 1670 | 2682 |
| CFDX-R.60-B-M6 | 947 | 3148 | 1210 | 2323 | 1551 | 2286 |
| CFDX-R.60-p-M6x14,5 | 649 | 3077 | 1123 | 2039 | 1908 | 2492 |
| CFDX-R.60-SH.6 | 556 | 3741 | 1196 | 3584 | 1831 | 4855 |
