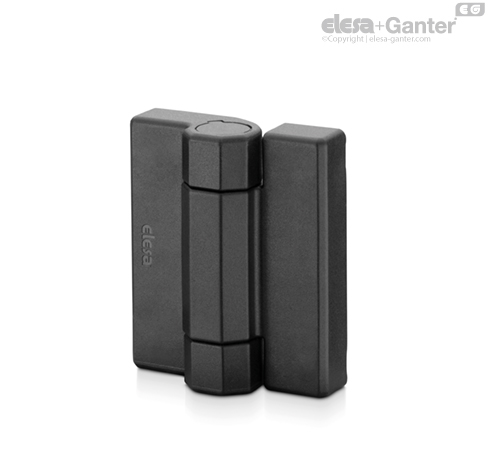

CFM-PCN-B Bisagras Casquillo con orificio ciego roscado

Material

SUPER-tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.

Perno de rotación

Tecnopolímero de base poliamídica (PA) autolubricante reforzado con fibra de vidrio, color negro, acabado mate.

Ejecuciones estándar

• CFM-PCN-SH: agujeros pasantes para tornillos de cabeza avellanada.

• CFM-PCN-B: casquillos de latón niquelado con orificio ciego roscado.

Ángulo de rotación (valor aproximado)

Max 245º (-65º y +180º siendo 0º la condición de que las dos superficies donde se monta están en el mismo plano), véase Fig.1.

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
