Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Perno regulable con guía octogonal
Tecnopolímero de base acetálica (POM), color negro.
Ejecuciones estándar
- CFN-B: casquillos de latón niquelado con agujero roscado.
- CFN-p: espárragos roscados de acero niquelado.

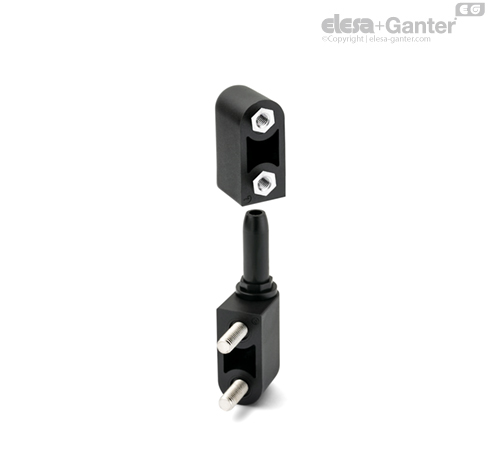

- CFN-B-p: casquillos de latón niquelado con agujero roscado y espárrago roscado de acero niquelado.
- CFN-p-B: espárragos roscados de acero niquelado y casquillos de latón niquelado con agujero roscado.
Información general
Características
Las bisagras de perno regulable CFN. (patente ELESA) han sido diseñadas con un sistema que permite corregir las eventuales desalineaciones entre la puerta y el marco.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia |
| ESFUERZO AXIAL | ESFUERZO RADIAL |
 |  |
| Planos paralelos | Planos perpendiculares | Planos paralelos | Planos perpendiculares |
Carga de trabajo máxima
Ea [N] | Carga de trabajo máxima
Er [N] |
| 590 | 200 |
Las bisagras sometidas a condiciones de trabajo que superen los valores de carga máxima de trabajo indicadas en las tablas, sufren una deformación plástica que las vuelve inutilizables.
Instrucciones de uso
Instrucciones de montaje

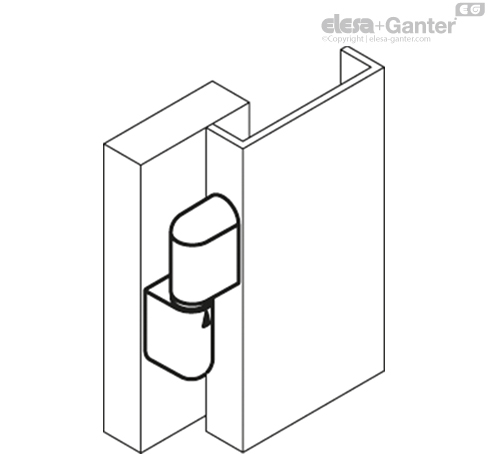

- Colocar los cuerpos de la bisagra con la guía octogonal en el marco y los otros dos cuerpos de la bisagra con guía cilíndrica en la puerta.

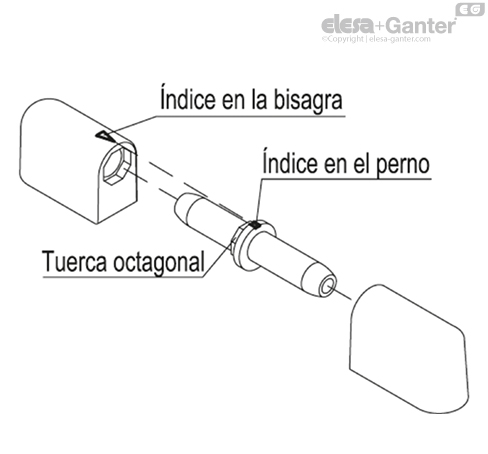

- Introducir los pernos con la guía octagonal en el interior de los cuerpos de las bisagras fijados en el marco alineando el índice del perno con el de la bisagra.
- Montar la puerta haciendo coincidir los cuerpos de la bisagra en los pernos.
Regulación de la puerta
Si la puerta estuviera desalineada con respecto al marco, es posible corregir la inclinación de la puerta girando los pernos en sentido horario o antihorario.

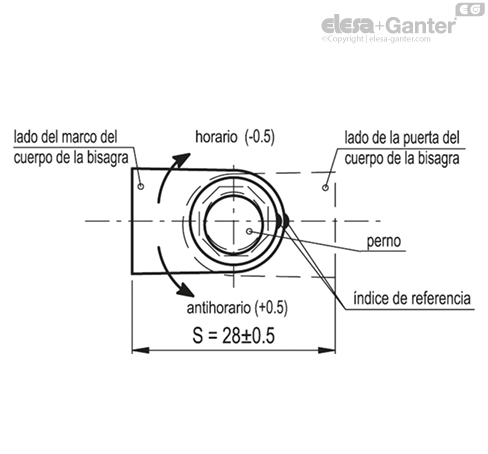

Al girar el perno en sentido antihorario, la distancia S aumenta (+0,5), mientras que al girarlo en sentido horario disminuye (-0,5).
Regulación de desalineaciones

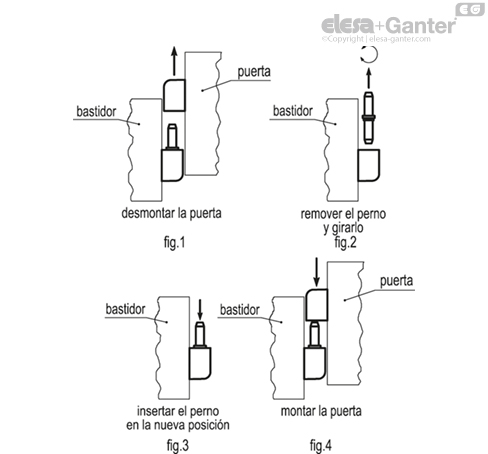

El perno tiene una guía octogonal que permite diferentes posiciones de ajuste de la puerta desalineada (fig. 1-2-3-4). Para obtener la alineación de la puerta con el marco, puede ser necesario actuar sobre los pernos de ambas bisagras.
Ejemplos de regulación

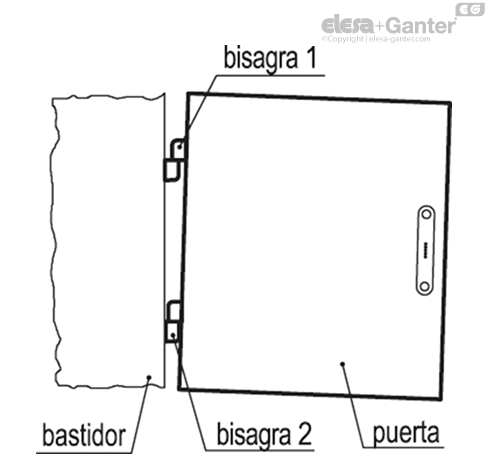

Si la puerta está desalineada en la parte inferior
Para obtener la alineación de la puerta con respecto al marco, girar el perno de la bisagra 1 en sentido antihorario y el de la bisagra 2 en sentido horario de 45° o 90°.

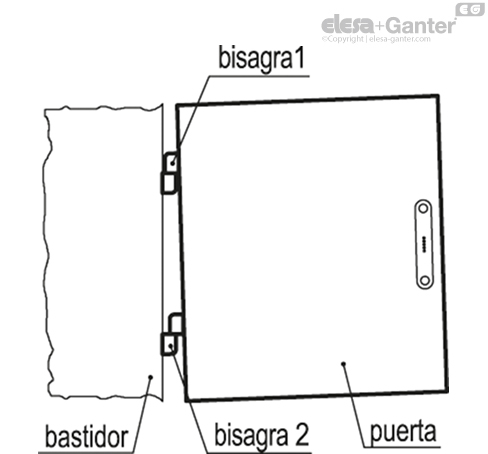

Si la puerta está desalineada en la parte superior
Para obtener la alineación de la puerta con respecto al marco, girar el perno de la bisagra 1 en sentido horario y el de la bisagra 2 en sentido antihorario de 45° o 90°.
