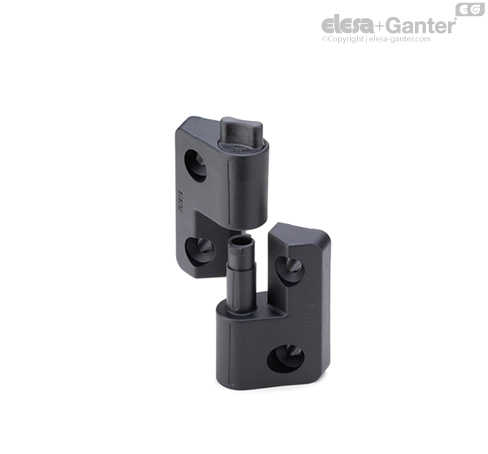

CFMY-NL-M-D Bisagras desmontables Con chaveta, perno en el cuerpo derecho

Ángulo de rotación (valor aproximado)

Máx. 195º ( entre -15° y 180°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).

Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

Características y aplicaciones

La bisagra CFMY-NL está diseñada para puertas desmontables y está dotada de un bloqueo mecánico, que se acciona mediante una llave hexagonal o mediante una chaveta y que permite bloquear axialmente entre sí ambos lados de la bisagra, lo que impide que la puerta pueda elevarse y salirse involuntariamente.

Este bloqueo mecánico permite, pues, usar el producto en puertas de eje horizontal (tipo trampilla) e impide que se pueda salir incluso en caso de apertura accidental (fig. 3).



Tests de resistencia	Esfuerzo Axial*	ESFUERZO RADIAL	ESFUERZO A 90º
Descripción	Límite máximo de carga estática Sa [N]	Límite máximo de carga estática Sr [N]	Límite máximo de carga estática S90 [N]
CFMY.60-NL	500	700	700

La carga estática máxima es el valor por encima del cual el material puede romperse comprometiendo el funcionamiento de la bisagra. Evidentemente, a este valor se le debe aplicar un factor adecuado, de acuerdo a la importancia y el nivel de seguridad de la aplicación específica.

* en dirección opuesta al acoplamiento de los dos lados

Instrucciones de montaje (Fig.4)

Ángulo de unión 0°:

• instalar en el montante el lado de la bisagra que contiene el perno de rotación

• calzar el lugar de la bisagra en el lado de la puerta en el perno de la bisagra del lado del montante, y comprobar que los dos planos sean coplanarios y que las líneas de referencia en ambos lados de la bisagra estén alineadas

• con la instalación terminada, girar hasta el tope el sistema de bloqueo (posición lock)

Ángulo de unión 90°:

• instalar en el montante el lado de la bisagra que contiene el perno de rotación

• calzar el lugar de la bisagra en el lado de la puerta en el perno de la bisagra del lado del montante, y compruebe que los planos formen uno respecto de otro un ángulo de 90°

• con la instalación terminada, girar hasta el tope el sistema de bloqueo (posición lock)

Instrucciones de desmontaje

• rotar el sistema de bloqueo a la posición unlock

• llevar la bisagra a la posición de unión (0 o 90°)

• elevar con ambas manos la puerta, que habrá quedado liberada
