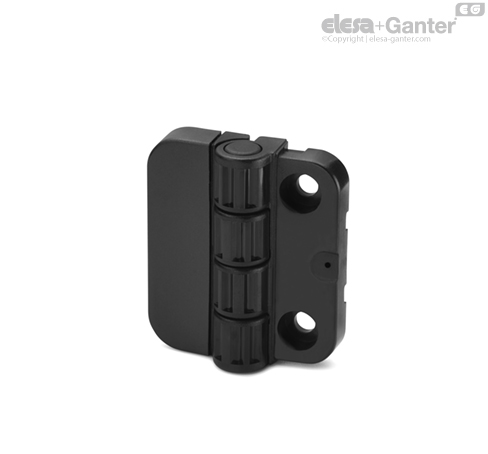

CFP-CH Bisagras con tope Agujeros pasantes para tornillos de cabeza cilíndrica

Ángulo de rotación (valor aproximado)

• Máx. 195º ( entre -15° y 180°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).
• Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
• Esta bisagra puede utilizarse en combinación con la bisagra tipo CFQ con el mismo diseño, sin posición de retención.
• El mecanismo de retención (patente de ELESA) permite cuatro posiciones diferentes de retención de la puerta (0°, +80°, +120°, +170°)
• Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.

Par de torsión

Todas las posiciones de retención garantizan un par de torsión de unos 1,1 Nm (que es la torsión que debe aplicarse para liberar el mecanismo de retención de la bisagra).

La bisagra se sometió a la prueba de más de 10.000 ciclos de apertura y cierre, tras lo cual se mantuvieron inalterados los valores del par de torsión.







Tests de resistencia
ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 80º Y 90º		ESFUERZO A 120º		ESFUERZO A 170º		Par de torsión
Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E80 y E90 [N]	Carga de rotura R80 y R90 [N]	Carga de trabajo máxima E120 [N]	Carga de rotura R120 [N]	Carga de trabajo máxima E170 [N]	Carga de rotura R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
