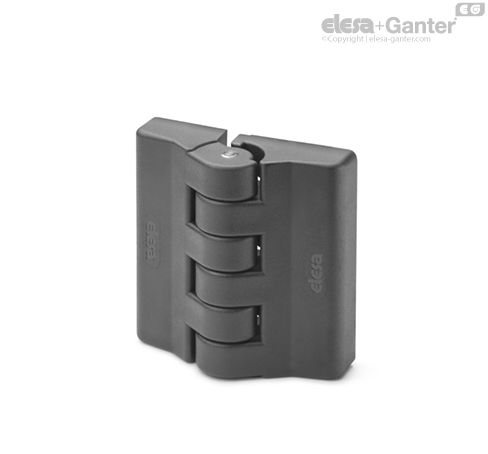

CFA-F-B Bisagras con tope Casquillos con orificio roscado

Características y aplicaciones

Las bisagras CFA-F son adecuadas cuando la rotación de la puerta no debe exceder los 95°.

Cuando la bisagra se encuentra montada en la máquina/puerta, los dientes del sistema de bloqueo permanecen en el interior de la bisagra. Por ello el operador no puede alcanzarla con los dedos.

Ángulo de rotación (valor aproximado)

Máx. 105° ( entre -10° y +95°; 0° = condición en la cual dos superficies interconectadas se encuentran en el mismo plano).

Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.





Tests de resistencia	ESFUERZO AXIAL		ESFUERZO RADIAL		ESFUERZO A 90º
Descripción	Carga de trabajo máxima Ea [N]	Carga de rotura Ra [N]	Carga de trabajo máxima Er [N]	Carga de rotura Rr [N]	Carga de trabajo máxima E90 [N]	Carga de rotura R90 [N]
CFA.49-F-B-M6	330	3250	470	3250	110	1540
CFA.49-F-CH-5	380	3600	370	3300	320	2490
CFA.49-F-SH-5	300	2960	310	2880	320	2490
CFA.65-F-B-M6	1150	5780	1550	7780	760	3820
CFA.65-F-CH-6	810	5410	1000	6550	720	3980
CFA.65-F-SH-6	840	5680	1010	7010	790	3960
