Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) de alta resistencia, color negro, acabado mate.
Perno de rotación
Acero inoxidable AISI 303.
Ejecuciones estándar

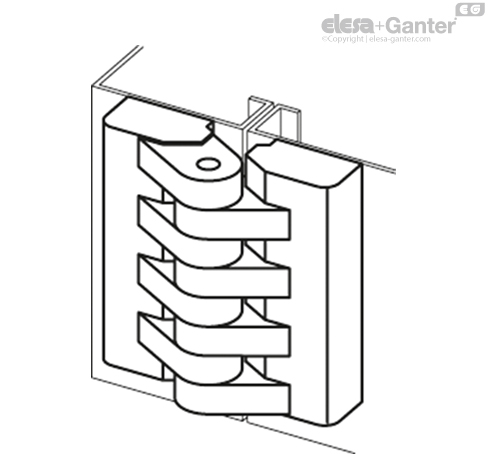

Agujeros ovalados pasantes para tornillos de cabeza cilíndrica que permiten la regulación durante el montaje.

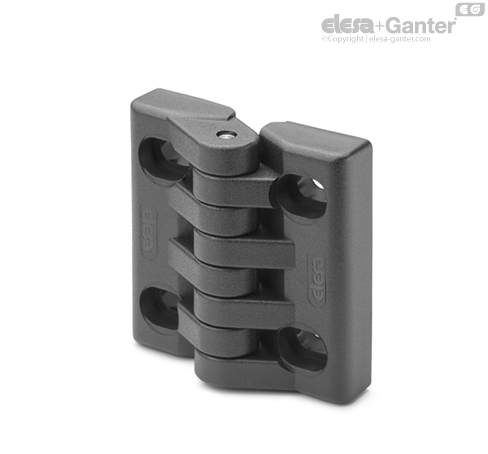

- CFA-SL-H: para regulaciones horizontales.

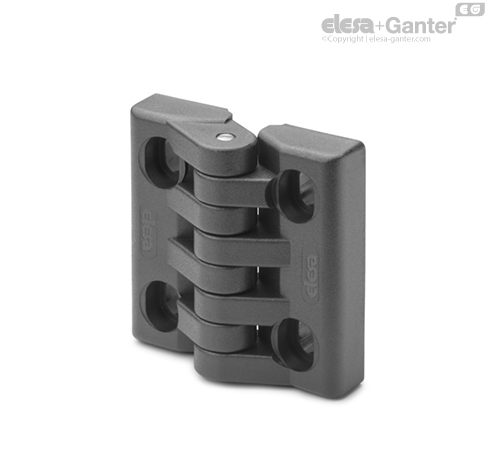

- CFA-SL-V: para regulaciones verticales.

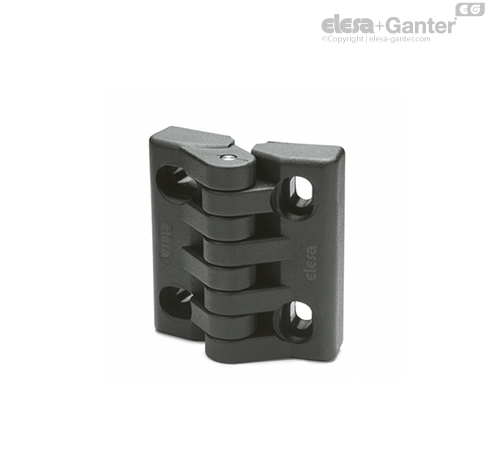

- CFA-SL-HV: para regulaciones horizontales y verticales.
Información general

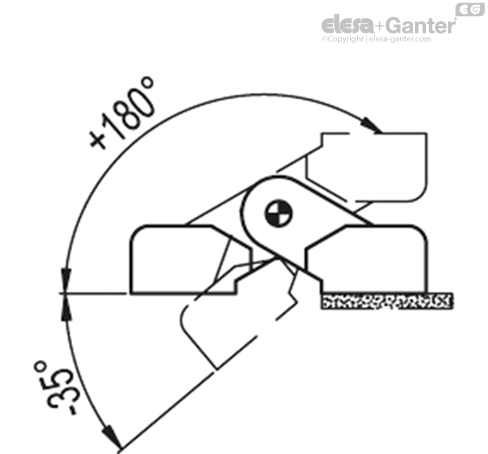

Ángulo de rotación (valor aproximado)
Máx. 215º (-35 y +180, considerando 0º cuando las dos superficies conectadas a la bisagra están en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia |
|---|
| ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
Carga de trabajo máxima
Ea [N] | Carga de rotura
Ra [N] | Carga de trabajo máxima
Er [N] | Carga de rotura
Rr [N] | Carga de trabajo máxima
E90 [N] | Carga de rotura
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
