Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro, acabado mate.
Perno de rotación
Acero AISI 303, totalmente protegido en el interior del cuerpo de la bisagra.
Ejecuciones estándar

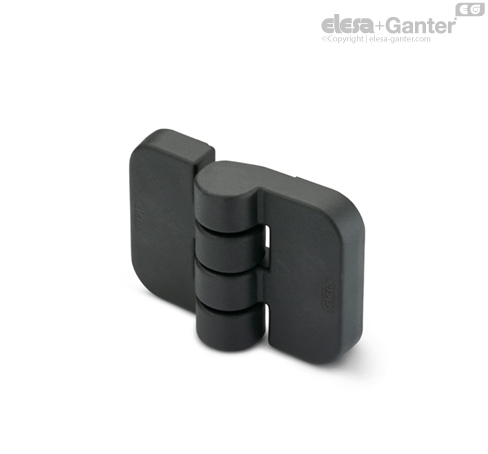

- CFJ-B: casquillos de latón niquelado con agujero roscado.

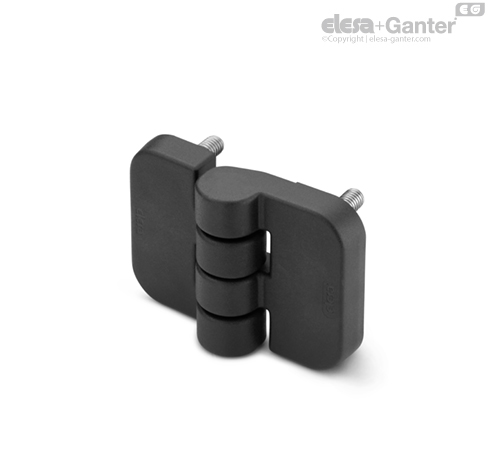

- CFJ-p: espárragos roscados de acero niquelado.

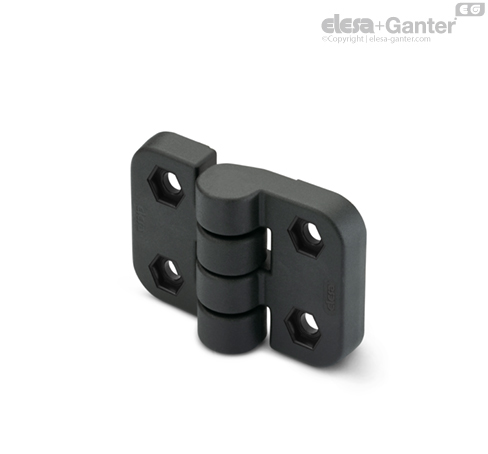

- CFJ-EH: agujeros pasantes para tornillos de cabeza hexagonal.
- CFJ-B-SH: casquillos de latón niquelado con agujero roscado y agujeros pasantes para tornillos de cabeza avellanada plana.
Información general
Características y aplicaciones
El perno se encuentra totalmente protegido en el interior del cuerpo de la bisagra (patente ELESA) y no puede ser extraído, lo que evita cualquier tipo de manipulación.
Esta característica hace que sea especialmente adecuada para el montaje en estructuras o equipos que requieran una protección contra eventuales intromisiones.
Ángulo de rotación (valor aproximado)
Máx. 275° (entre -95° y +180°; siendo 0° la condición en la que dos superficies interconectadas se encuentran en el mismo plano).
Evitar sobrepasar el ángulo límite de rotación (véase dibujo) para no comprometer las prestaciones mecánicas de la bisagra.
Para elegir el tipo y el número de bisagras que deben utilizarse para cada aplicación, consultar las Directrices.
| Tests de resistencia | ESFUERZO AXIAL | ESFUERZO RADIAL | ESFUERZO A 90º |
 |  |  |
| Descripción | Carga de trabajo máxima
Ea [N] | Carga de rotura
Ra [N] | Carga de trabajo máxima
Er [N] | Carga de rotura
Rr [N] | Carga de trabajo máxima
E90 [N] | Carga de rotura
R90 [N] |
| CFJ.50 B-M6 | 730 | 4170 | 2220 | 4450 | 710 | 2250 |
| CFJ.50 p-M6x17 | 1420 | 4410 | 2180 | 4350 | 510 | 2220 |
| CFJ.50 EH-6 | 1740 | 3470 | 1490 | 2970 | 460 | 2120 |
| CFJ.50-R B-M6-SH-6 | 1480 | 2780 | 1310 | 2490 | 390 | 1900 |
