Especificaciones principales
Material
- Cubierta: hoja de acero, con superficie cromada.
- Brida: hapa de acero cincado.
- Conector roscado: acero galvanizado.
Anillo de estanqueidad
Goma sintética NBR.
Válvula de sobrepresión
Tecnopolímero con junta tórica de caucho sintético NBR y resorte de acero inoxidable.
Calibrada aproximadamente a 0,350 bar (bajo pedido a 0,700 bar).
Válvula de succión
Tecnopolímero con junta tórica de goma sintética NBR y muelle de acero inoxidable.
Calibrada a 0.030 bar aproximadamente.
Filtro de aire con forma de anillo
Tech-foam 10 µ o 40 µ.
Ejecuciones estándar
- SMW-F10: air filtration 10 µ.
- SMW-F40: fineza de filtrado 40 µ.
Temperatura máx. de funcionamiento continuo
100°C.
Información general
Características y aplicaciones

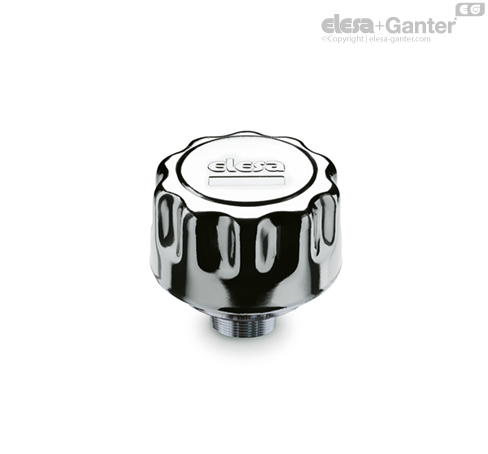

El tapón de doble válvula SMW. tiene como objetivo mantener un pulmón de aire bajo presión por encima del nivel del fluido, dentro de los límites establecidos en fase de proyecto para evitar que se produzcan deformaciones de las paredes del depósito.
Ventajas:
- reduce el volumen de entrada de aire al depósito y mantiene limpios el fluido y el filtro;
- mejora las condiciones de trabajo en aspiración de la bomba, reduciendo los fenómenos de cavitación;
- impide el derrame de fluidos si el sistema forma parte de una unidad móvil;
- reduce la formación de espuma del fluido.
Datos técnicos
Los caudales de aire para los diferentes modelos de tapones pueden obtenerse a partir del diagrama ilustrado en función de la diferencia de presión entre el ambiente externo y el interior del depósito.
Funcionamiento en un circuito hidráulico
Otras ejecuciones
Ejecuciones especiales bajo pedido
Con sonda para indicación del nivel de fluido.
