Material
- Cubierta: hoja de acero, con superficie cromada.
- Brida: hapa de acero cincado.
- Bayoneta y brida de fijación con cierre en bayoneta: Chapa de acero cincado.
Anillos de estanqueidad
Tres anillos de empaque planos de goma sintética NBR.
Filtro de aire con forma de anillo
Tech-foam 10 µ o 40 µ.
Muelle para montaje del filtro
Acero cincado brillante.
Cesto filtrante
Acero electrogalvanizado o tecnopolímero de base polipropilénica (PP), color negro.
Cadena de seguridad (solamente para SMN.80-BA)
Latón
Ejecuciones estándar

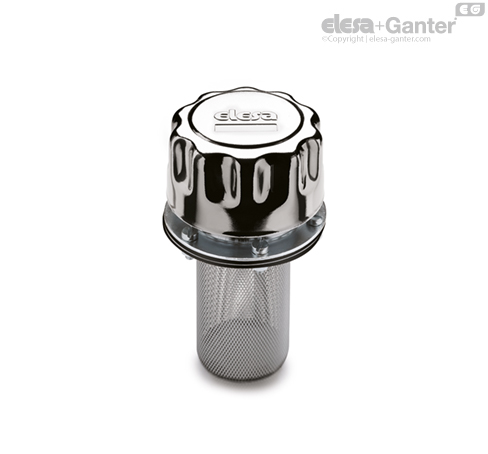

- SMN-BA-F10-FRB+CM: fineza de filtrado 10 µ, cesto de acero.
- SMN-BA-F40-FRB+CM: fineza de filtrado 40 µ, cesto de acero.
- SMN-BA-F10-FRB+C: fineza de filtrado 10 µ, cesto de tecnopolímero.
- SMN-BA-F40-FRB+C: fineza de filtrado 40 µ, cesto de tecnopolímero.

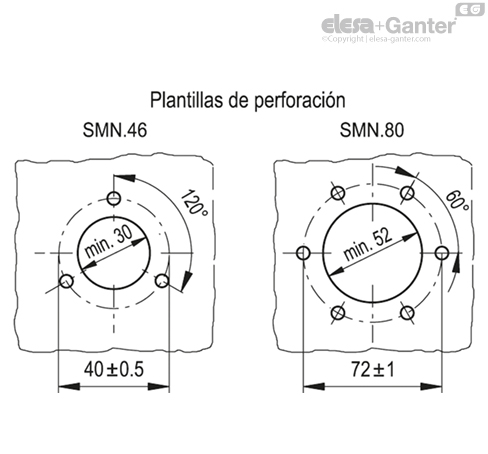

Montaje
- SMN.46: por medio de tres tornillos de acero cincado brillante con cabeza ranurada M5x12, incluidos.
- SMN.80: por medio de seis tornillos de acero zincado brillante con cabeza ranurada para desarmador M5x12, incluidos.
Temperatura máx. de funcionamiento continuo
100°C.
Información general
Datos técnicos
Los caudales de aire para los diferentes modelos de tapones pueden obtenerse a partir del diagrama ilustrado en función de la diferencia de presión entre el ambiente externo y el interior del depósito. Pruebas efectuadas sin cesto filtrante.
