Especificaciones principales
Cuerpo
Latón.
Prisma
Polisulfona.
Junta de estanqueidad
NBR.
Ejecuciones estándar
- HSO: sensor con conector DIN 43650 de tecnopolímero de base poliamídica (PA), de color negro, con pasacables y portacontactos incorporado. Grado de protección IP65, como se indica en la tabla EN 60529.

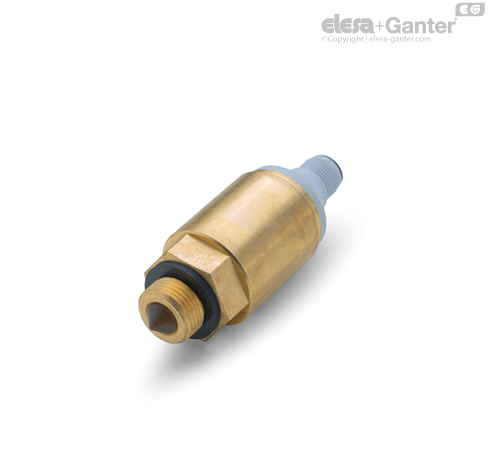

- HSO-KN: sensor con conector M12x1, 4 polos, con rosca de tecnopolímero de base poliamídica (PA), de color negro, acabado mate. Grado de protección IP 67.
Para un correcto montaje, véase Advertencias.
Temperatura de funcionamiento del líquido (no congelado)
-30 / +110°C.
Temperatura ambiente
-30 / +55°C.
Presión de trabajo máxima
100 bar
Información general
Características y aplicaciones
Apropiado para detectar líquidos translúcidos en el interior de depósitos incluso de pequeñas dimensiones.
El sensor óptico introducido en el cuerpo de metal comprende un prisma con diodo infrarrojo y un dispositivo detector.
Características mecánicas y eléctricas
Funcionamiento y mantenimiento
En ausencia de contacto con el líquido, el rayo infrarrojo se refleja completamente en el prisma hacia el receptor; en cambio, cuando el sensor está mojado por el líquido, el índice de refracción del prisma se modifica y parte del rayo infrarrojo se dispersa en el propio líquido, lo que causa la conmutación de la salida (figura 1).
La cantidad de luz reflejada se traduce en la medida del nivel en el interior del depósito.
Se recomienda comprobar periódicamente el estado de la lente del sensor óptico y, si es necesario, limpie con líquidos no corrosivos.
Advertencias
- Mínimo nivel de líquido detectable: 10 cm.
- El sensor se puede montar tanto vertical como horizontalmente (figura 1).
- En el montaje vertical, existe la posibilidad de obtener detecciones erróneas del nivel debido a la presencia de gotas residuales en la superficie del prisma.
