Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 (C9) o gris RAL 7040 (C33), acabado mate.
Información general
Características y aplicaciones
La base se prepara para el montaje delantero mediante tornillo M5 con cabezal cilíndrico y arandela UNI 6592, y para el montaje posterior con articulación esférica M5 que se pueden comprar aparte.
La base con junta esférica está diseñada para ser montada sobre los terminales TCC.
Se necesita un casquillo con asientos esféricos para cada base TCC-SJA, no se suministra.
Datos técnicos
Los valores de resistencia indicados en la tabla han sido calculados en pruebas de laboratorio a temperatura ambiente con los tornillos apretados con un par recomendado de 5 Nm.
La articulación esférica se puede girar libremente e inclinar hasta un máximo de +/-30º.
Instrucciones de montaje

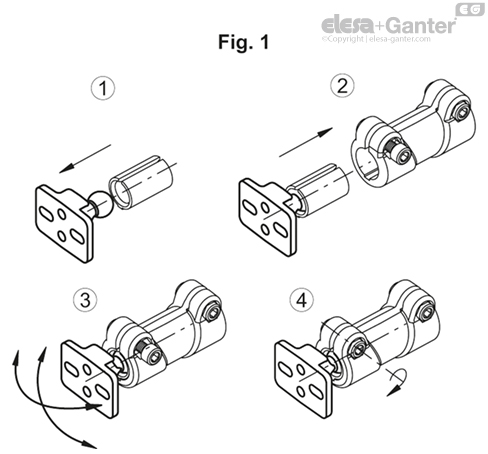

Instrucciones de montaje (fig. 1)
- Forzar la articulación esférica sobre uno de los extremos del casquillo.
- Después de aflojar el tornillo de apriete, inserte el casquillo en el soporte hasta que se deslice.
- Orientar la articulación a la posición deseada.
- Apretar el tornillo de fijación.
Es recomendable aflojar el tornillo de apriete cuando sea necesario cambiar la orientación de la articulación.
