Especificaciones principales
Material
Tecnopolímero de base poliamídica (PA) reforzado con fibra de vidrio, color negro RAL 9005 (C9) o gris RAL 7040 (C33), acabado mate.
Información general
Características y aplicaciones
La articulación esférica doble está diseñada para ser montada sobre los terminales TCC.
Para cada articulación doble se deben usar dos casquillos con asientos esféricos TCC-SJA, no incluidos en la entrega.
Datos técnicos
Los valores de resistencia indicados en la tabla han sido calculados en pruebas de laboratorio a temperatura ambiente con los tornillos apretados con un par recomendado de 5 Nm.
Cualquiera de las juntas esféricas se puede girar libremente e inclinar hasta un máximo de +/-30º.
Instrucciones de montaje

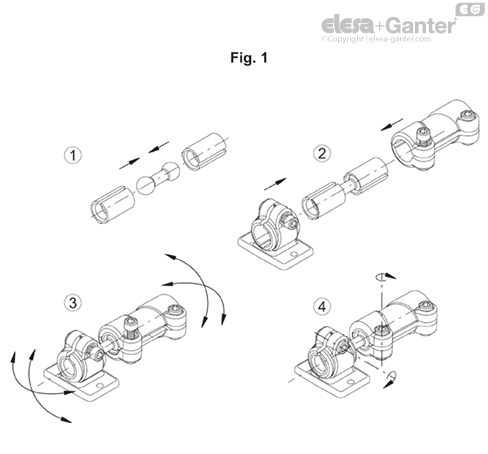

Instrucciones de montaje (fig. 1)
- Forzar la articulación esférica hacia el interior de uno de los extremos del casquillo y repetir la misma operación con la otra articulación.
- Después de aflojar los tornillos de fijación, introduzca los casquillos dentro de los tornillos hasta que encajen.
- Orientar las articulaciones a la posición deseada.
- Apretar los tornillos de fijación.
Es recomendable aflojar los tornillos de apriete cuando sea necesario cambiar la orientación de las articulaciones.
