Especificación
N.º de identificación
- N.º 2: Con tornillo de cabeza allen ISO 4762
Abrazadera de conexión
Aluminio
- Negro, RAL 9005, acabado texturizado SW
- Natural, granallado mate BL
Tornillos de cabeza allen DIN 912
Acero inoxidable
Tuercas hexagonales DIN 985
Acero inoxidable
Cierre automático mediante anillo de poliamida
Información

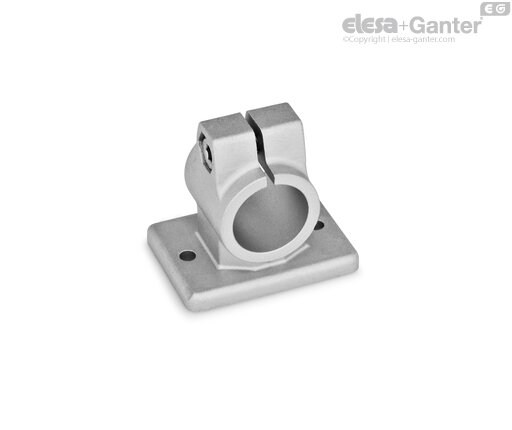

El orificio de apriete de las abrazaderas de conectores con bridas GN 146.3 está mecanizado y diseñado para tubos de construcción GN 990 o GN 2391, DIN 2395 y DIN 2462.
Las abrazaderas de conectores con bridas GN 146.3 también pueden montarse en sistemas de perfiles.
En la ubicación z del tornillo, el tornillo de cabeza allen reduce la sección transversal del agujero para la sujeción.
Para una sujeción sin herramientas, es posible reemplazar el tornillo de cabeza allen por una palanca de apriete ajustable GN 911 que se muestra en la tabla como accesorio.
