Especificación
Tipos de perfiles
Aluminio
anodizado, color natural N
Información
Los perfiles de aluminio GN 10b se fabrican mediante moldeo por extrusión. Se pueden utilizar, por ejemplo, para construir fácilmente carcasas protectoras, equipos para el lugar de trabajo o plantillas.
Los perfiles de aluminio, en combinación con los accesorios extraíbles y reutilizables, forman un sistema modular flexible. Las fijaciones se pueden sujetar a las ranuras o en la parte frontal a través de los agujeros.
El perfil tipo ligero se suele utilizar para cargas pequeñas o para construcciones de peso optimizado.
Los perfiles de aluminio se suministran en paquetes. La tabla muestra la cantidad que contiene cada paquete.
Datos mecánicos (en dirección de extrusión)
- Material: Al Mg Si 0.5 F25 (EN AW – 6063)
- Estado de entrega: envejecido artificialmente
- Revestimiento anodizado: E6EV1 (color natural), espesor de capa: 10 μm
- Desviaciones dimensionales según DIN EN 12020-2
- Clase de resistencia a la tracción Rm mín. 245 N/mm²
- Límite de elasticidad Rp0,2 mín. 195 N/mm²
- Densidad 2,7 kg/dm³
- Coeficiente de expansión lineal 23,6x10-6 1/k
- Módulo de elasticidad E ≈ 70.000 N/mm²
- Dureza ≈ 75HB -2,5/187,5

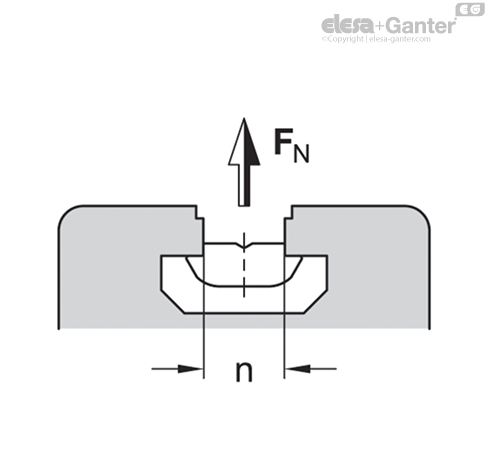

Esfuerzo de tensión admitido en la ranura
| n | Tamaño grupo | Tipo de perfil | FN* en N |
| - | - | - | Con tuercas en T GN 50b | Con tuercas de ranura en T GN 51b | Con tuercas de ranura en T GN 52b |
| - | - | - | Tipo V / F | Tipo S | - | - |
| 8 | 30 | Pesado | 2500 | 6000 | 3000 | 3500 |
| 10 | 40 | Ligero | 7500 | - | 5500 | 9000 |
| 10 | 45 | Ligero | 7500 | - | 5500 | 9000 |
| 10 | 45 | Pesado | 8500 | 17500 | 7500 | 9000 |
* Dependiendo del tamaño de la rosca de la tuerca en T / tornillo cabeza de martillo

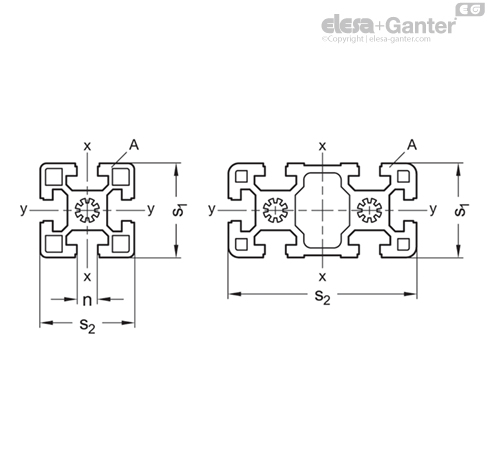

Propiedades de la sección transversal
Wx, Wy = Par de resistencia axial contra flexión
lx, ly = 2.º momento del área contra la flexión
A = Área de la sección transversal
m = Masa relativa a la longitud
| GN 10b Tipo de perfil ligero |
| s1 | s2 | n | Tamaño grupo | Eje de flexión x-x | Eje de flexión y-y | A | m ≈ |
| - | - | - | - | lx en cm4 | Wx en cm3 | ly en cm4 | Wy en cm3 | en cm2 | en kg/m |
| 40 | 40 | 10 | 40 | 9.06 | 4.53 | 9.06 | 4.53 | 5.61 | 1.51 |
| 40 | 80 | 10 | 40 | 63.2 | 15.8 | 17.2 | 8.61 | 9.86 | 2.67 |
| 45 | 45 | 10 | 45 | 11.7 | 4.89 | 11.7 | 4.89 | 5.73 | 1.55 |
| 45 | 90 | 10 | 45 | 81.8 | 18.2 | 23.5 | 10.5 | 11.3 | 3.05 |
| 80 | 80 | 10 | 40 | 132.6 | 33.2 | 132.6 | 33.2 | 18.5 | 4.98 |
| 90 | 90 | 10 | 45 | 210.5 | 46.8 | 210.5 | 46.8 | 23.5 | 6.34 |
| GN 10b Tipo de perfil pesado |
| s1 | s2 | n | Tamaño grupo | Eje de flexión x-x | Eje de flexión y-y | A | m ≈ |
| - | - | - | - | lx en cm4 | Wx en cm3 | ly en cm4 | Wy en cm3 | en cm2 | en kg/m |
| 30 | 30 | 8 | 30 | 2.77 | 1.85 | 2.77 | 1.85 | 3.14 | 0.85 |
| 30 | 60 | 8 | 30 | 5.09 | 3.39 | 19.7 | 6.55 | 5.53 | 1.49 |
| 45 | 45 | 10 | 45 | 13.9 | 6.91 | 13.9 | 6.91 | 7.5 | 2.03 |
| 45 | 60 | 10 | 45 | 37.6 | 12.5 | 22.7 | 10.1 | 11.1 | 3.01 |
| 45 | 90 | 10 | 45 | 124.1 | 27.6 | 32.3 | 14.3 | 15.2 | 4.12 |
| 90 | 90 | 10 | 45 | 302.0 | 67.1 | 302.0 | 67.1 | 38.9 | 10.5 |
