Especificación
Tipos
- Tipo C: Con conjunto de fijación y tapa
Escuadra
Aluminio
- Pintado, aluminio blanco AW
Conjunto de fijación (solo para tipo C)
- Tuerca en T y tornillo de cabeza hueca (para n = 8)
- Tornillo para ranura en T y tuerca con collar (para n = 10)
Acero, galvanizado SZ (solo para tipo C)
Azul / amarillo pasivado
Tapa (solo para tipo C)
Plástico (poliamida PA)
Negro S
Información
Las escuadras GN 30b sujetan perfiles de aluminio a objetos como mesas y paneles o en ángulo recto uno del otro. No es necesario mecanizar el perfil.
La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura. Para fijar las escuadras a un panel o transversalmente a un perfil de aluminio, es necesario romper las nervaduras de guía.
Las tapas garantizan un aspecto visual atractivo y simplifican la limpieza (tipo C).

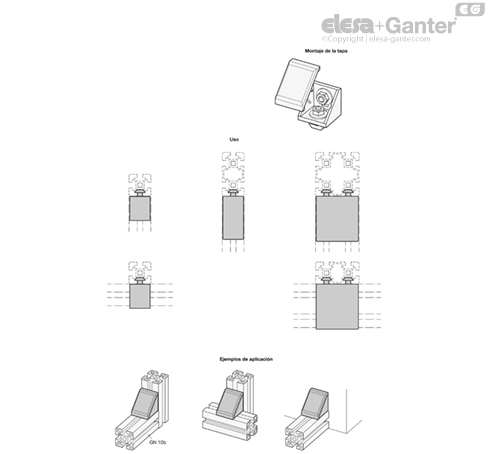

Opciones de montaje / Ejemplos de aplicación
