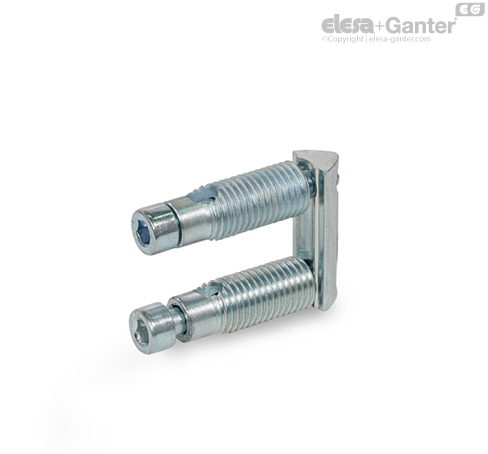

GN 23i-D Conectores automáticos Con 2 tornillos y tuerca en T doble

Los conectores automáticos GN 23i (código R) fijan perfiles de aluminio entre sí en ángulos rectos. No es necesario mecanizar el perfil. La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura.

Los conectores automáticos GN 23i (código D) fijan perfiles de aluminio entre sí en ángulos rectos y los protegen contra la torsión. No es necesario mecanizar el perfil. La conexión se puede posicionar libremente y deslizarse a lo largo de la ranura.

Los conectores automáticos GN 23i (código S) fijan perfiles de aluminio entre sí en las caras terminales para extenderlos a la vez que los protegen contra la torsión. No es necesario mecanizar el perfil.

Para el montaje, inserte primero el tornillo de cabeza allen en la ranura y, a continuación, enrosque los pernos roscados ligeramente lubricados. Es posible que se formen rebabas menores. Los conectores automáticos se usan en pares, uno frente al otro. Si se usan paneles en la ranura, deben almenarse de forma adecuada.

Los conectores automáticos se suministran en paquetes. La tabla muestra la cantidad que contiene cada paquete.
