GN-927.5
GN 927.5

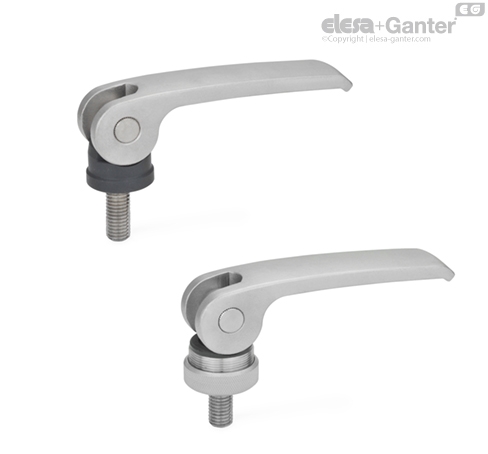

Palancas de bloqueo con leva excéntrica
con espárrago roscado
con espárrago roscado
Especificación
Especificación
Tipos
- Tipo A: Placa de contacto de plástico con tuerca de fijación
- Tipo B: Placa de contacto de plástico sin tuerca de fijación
Palanca
acero inoxidable (fundición)
AISI CF-8
Pasador, tuerca/tornillo de reducción
tuerca y tornillo de fijación (tipo A)
Acero inoxidable AISI 303
Placas de contacto
Plástico, reforzada con fibra de vidrio
- Tipo A: Tecnopolímero (Poliacetal POM)
- Tipo B: Tecnopolímero (poliamida PA)
Información
Las palancas de bloqueo con leva excéntrica GN 927.5 se usan cuando resulta necesario efectuar operaciones de bloqueo y desbloqueo con rapidez. De este modo, al contrario que las operaciones de apriete mediante rosca, estas palancas permiten un apriete sin par de giro.
Se ha diseñado la palanca para asegurar que su movimiento no pueda sobrepasar la máxima fuerza de apriete. Ningún componente queda flojo ya que todos quedan ensamblados y montados en el orden correcto.
El tipo A tiene las siguientes ventajas:
La distancia entre las levas de la palanca y la superficie de apriete se ajusta por medio de una rosca de paso fino, que permite establecer la posición de apriete fácilmente con la máxima fuerza de apriete. También se puede determinar la posición de la palanca en relación al eje de apriete.

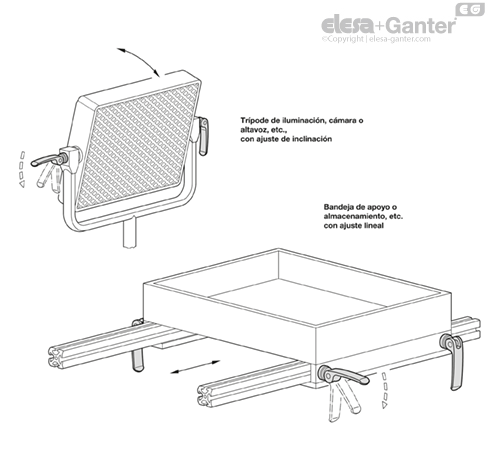

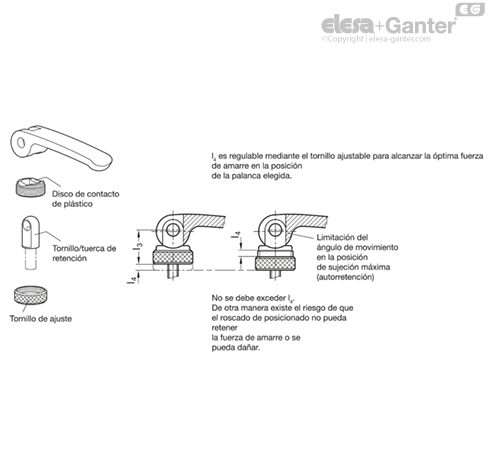

Características de montaje (Tipo A) / Ejemplo de aplicación
Fuerzas de bloqueo y manuales en palancas de bloqueo con leva excéntrica
Información general
El principio excéntrico tiene dos ventajas: una fuerza de bloqueo grande Fs y un mecanismo autoblocante en cuanto se supera el centro muerto.
Todos los intentos teóricos de describir la relación entre la fuerza manual y la de bloqueo descansarán, en última instancia, en meras asunciones respecto de algunos parámetros. Las condiciones que se den realmente estarán influidas por varios factores diferentes.
Los valores indicados en las tablas de abajo, así pues, se basan en especificaciones prácticas y en descubrimientos, y parten de series de pruebas que han puesto de manifiesto qué fuerzas de bloqueo se pueden obtener aplicando las fuerzas manuales especificadas.
La fuerza de pretensado máxima permitida de cada talla de rosca no será superada accionando la palanca.
Fuerzas de bloqueo y manuales
| l1 | ≈ FH | ≈ lH | ≈ FS | ||
| Tamaño de la palanca | Fuerza manual en N | Palanca, fuerza manual | Fuerza de atornillado/fuerza de bloqueo en N | ||
| - | - | - | GN 927 / GN 927.4 | GN 927.3 / GN 927.5 | GN 927.2 / GN 927.7 |
| 44 | 75 | 33 | 1250 | 1750 | 1450 |
| 63 | 125 | 47 | 2250 | 3100 | 2600 |
| 82 | 200 | 62 | 3700 | 5000 | 4300 |
| 101 | 350 | 76 | 6100 | 8000 | 7000 |
Cálculo
Se mostrará abajo una solución potencial para calcular la mencionada alternativa teórica y aritmética para determinar las fuerzas de bloqueo y manual, la cual probará también en última instancia la plausibilidad de los valores indicados en la tabla mediante un ejemplo de cálculo.
Al determinar teóricamente la fuerza de bloqueo Fs que resulta de la fuerza manual, debe prestarse atención a dos aspectos en particular:
en primer lugar, las condiciones geométricas existentes en el sistema excéntrico, que requieren un enfoque aritmético complejo si se desea tener en cuenta las condiciones exactas; en segundo lugar, la fricción que ocurre en distintos puntos van a tener un efecto importante en la fuerza de bloqueo que se obtenga.
1.ª alternativa, sistema excéntrico
Atendiendo al punto de vista que procede del sistema excéntrico a través del movimiento de giro, se observa que está causado por una curva sinusoidal.
El resultado es que el ángulo de gradación w sobre el intervalo de giro cambia permanentemente, lo que causa una extensión del intervalo de autobloqueo y de la fuerza de transmisión.
No obstante, la descripción aritmética de este enfoque es enormemente compleja.

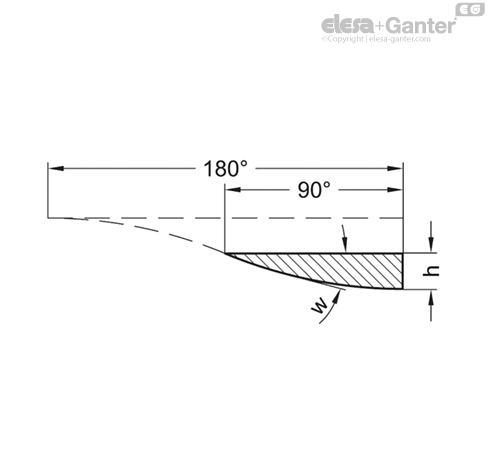

Modelo de cálculo alternativo
En términos sencillos y asumiendo una gradación constante, la curva sinoidal existente se puede ver como una cuña que resulta en un modelo de cálculo alternativo lo bastante preciso y aproximado mucho menos complejo.
Se asume un valor de fricción para la rotación del eje y la circunferencia del sistema excéntrico, que en realidad estará influido enormemente por factores externos y que podrá, por ende, desviarse correspondientemente.

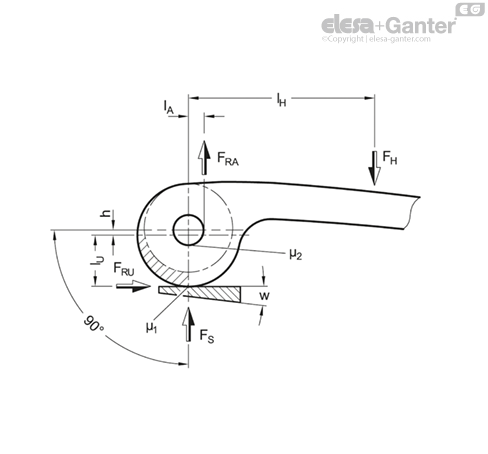

2.ª alternativa, sistema excéntrico

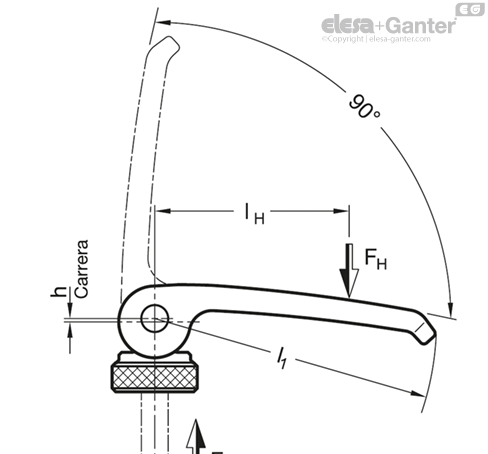

Un movimiento de 90° de la palanca manual cubre la carrera h.
| Fs | Fuerza de atornillado/fuerza de bloqueo (resultante) |
| Fh | Fuerza manual |
| lH | Brazo de la palanca de la fuerza manual |
| FRU | Fuerza de fricción en la circunf. |
| lU | Brazo de la palanca en la circunferencia |
| FRA | Fuerza de fricción en el eje |
| lA | Brazo de la palanca en el eje |
| w | Ángulo de cuña alternativa |
| h | Carrera en rotación de 90° de la palanca |
| µ1 | Coeficiente de fricción en la circunferencia |
| µ2 | Coeficiente de fricción en el eje |
Ecuaciones y modelos de cálculo
| Fuerza de apriete | Coeficiente de fricción (ángulo de cuña, ¼ de círculo) |
| Fs = FH x lH / ((lU x ( µw + µ1)) + ( lA x µ2)) | µw = h x 4 / π x 2 x lU |
| Ejemplo | ||
| Palanca de apriete con leva excéntrica GN 927.7-101-M8-B | ||
| con fuerza manual FH = 350 N, coeficiente de fricción µ1 = 0,2 y µ2 = 0,1 más brazo de palanca lA = 5 mm y lU =11,5 mm | ||
| Fs = 350 N x 76 mm /((11,5 mm x (0,083 + 0,2)) + (5 mm x 0,1)) = 7000 N | ||
| Los siguientes coeficientes de fricción µ se pueden usar para emparejamientos de fricción potenciales: | ||
| Plástico / Plástico ≈ 0,25 | Acero/acero (lubricados) = 0,1 | Acero / Acero ≈ 0,2 |
| Plástico / Acero ≈ 0,15 | Acero inoxidable/acero inoxidable (lubricados) = 0,1 | acero inoxidable / acero inoxidable ≈ 0,2 |
Indicaciones de seguridad
Las aplicaciones de diseño que afectan a palancas de bloqueo con leva excéntrica deben hacerse siempre incluyendo un factor de seguridad adecuado. Factores de seguridad habituales para cargas estáticas 1,2 a 1,5; con pulsación, 1,8 a 2,4; y en alternancia, 3 a 4. Se deben aumentar proporcionalmente en aplicaciones con mayores requisitos de seguridad.
Descargo de responsabilidad:
Damos esta información y estas recomendaciones sin compromiso y descartando cualquier responsabilidad, a menos que nos hayamos comprometido expresamente y por escrito a dar dichas información y recomendaciones. Todos los productos son piezas normalizadas diseñadas para usos diversos y, como tales, han sido sometidas a amplias pruebas normalizadas; los usuarios deben determinar en sus propias series de pruebas, de las que nosotros no somos responsables, si un producto es apropiado para determinados aplicaciones y usos especiales.
