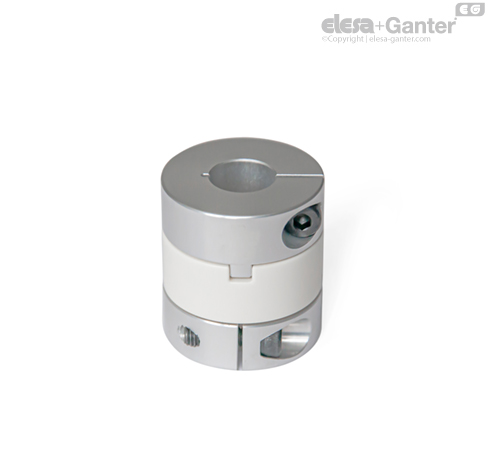

GN 2242-B Acoplamientos Oldham sin chavetero

Los acoplamientos Oldham GN 2242 pueden compensar grandes desalineaciones laterales del eje al tiempo que transmiten un par elevado. En consecuencia, se utilizan en aplicaciones donde lo que importa es la pura transmisión de par y potencia en caso de grandes desalineaciones laterales del eje.

Los cubos de sujeción y el sencillo montaje por inserción hacen que los acoplamientos Oldham sean muy fáciles de ensamblar. Son adecuados para una gran variedad de aplicaciones y se utilizan en la fabricación de máquinas en general, máquinas de embalaje y bombas.

Con el código de orificio K, el chavetero siempre está integrado en ambos orificios d₂ y d₃.

• Chavetero P9 DIN 6885

• Tolerancias fundamentales ISO

• Características plásticas

* No se tienen en cuenta las fluctuaciones de carga

Si la temperatura ambiente es superior a 30 °C, el par nominal y el par máximo deben ajustarse utilizando los factores de corrección de temperatura.

Como cualquier pieza mecánica, los ejes están sujetos a tolerancias de fabricación y montaje que en general no se pueden eliminar totalmente, ni siquiera con medidas técnicas exhaustivas. Si no se tienen en cuenta estas desviaciones a la hora de realizar el diseño, pueden producirse vibraciones, ruidos de funcionamiento, desgaste y daños en los ejes y en sus cojinetes. Unos acoplamientos adecuados no solamente son capaces de compensar eficazmente los errores de desalineación y falta de concentricidad, sino que además simplifican enormemente el proceso de montaje, reduciendo así el trabajo total requerido. Los errores de desalineación y falta de concentricidad de los ejes pueden ser de distintos tipos y deben considerarse siempre a la hora de seleccionar el acoplamiento adecuado.

Tipo de error	Diagrama de desalineación
Lateral: Los vástagos de los ejes discurren en realidad paralelos, pero están desplazados lateralmente unos respecto a otros, y quedan desalineados.
Angular: Los vástagos de los ejes no están en el mismo plano, sino que forman un cierto ángulo.
Axial: Los ejes se mueven axialmente a lo largo del eje de rotación.
Falta de concentricidad: Los ejes se mueven radialmente alejándose del centro del eje de rotación.

Para un correcto cierre de los cubos de sujeción, el eje debe estar instalado conforme a la profundidad de inserción del eje recomendada, l₂. La profundidad de inserción del eje l₂ se especifica en la hoja de datos normalizados del respectivo acoplamiento. Si la profundidad de inserción es demasiado reducida, el eje podría salirse del acoplamiento, o bien el cubo de sujeción podría romperse. Si el eje se inserta demasiado profundo, pueden producirse colisiones dentro del acoplamiento, dando lugar a daños.



Los diagramas muestran el cambio en la rigidez a la torsión estática dentro del rango de temperaturas admisibles, suponiendo que la rigidez a la torsión estática es del 100 por cien a 20 °C. La rigidez a la torsión de los acoplamientos disminuye al aumentar la temperatura.



Cuando los extremos de eje están instalados en una disposición excéntrica, el acoplamiento intenta constantemente volver a su posición neutra. La fuerza resultante se denomina fuerza de restauración. Si los acoplamientos se instalan con la mínima excentricidad posible, las fuerzas de restauración resultantes son inferiores. Esto también reduce la fuerza que actúa sobre el cojinete del eje.
