Especificación
Tipos
- Tipo A: con 2 argollas
- Tipo B: con orejeta y argolla
- Tipo C: con 2 orejetas
- Tipo D: con 2 bucles
- Tipo E: con orejeta y bucle

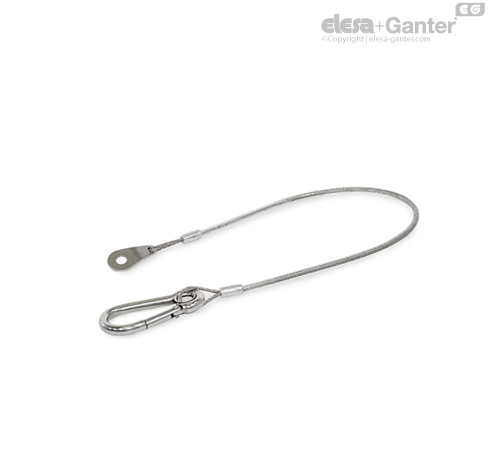

- Tipo K: con mosquetón y bucle
- Tipo L: con mosquetón y orejeta
- Tipo M: con mosquetón y argolla
Cable de retención
Acero inoxidable AISI 304
- Con revestimiento de plástico (PVC)
Mosquetón
Acero inoxidable AISI 316
Acabado liso
Orejeta
Acero inoxidable AISI 304
- Acabado liso para BL / TR
- Zincado, pasivado negro para SW
Argolla
Acero inoxidable AISI 301
- Acabado liso, mecanizado fino para BL / TR
- Zincado, pasivado negro para SW
Manguitos de presión
Aluminio
- Acabado liso para BL / TR
Información
Los cables de retención GN 111.2 están disponibles en 5 tipos y, por lo tanto, pueden utilizarse en numerosas aplicaciones diferentes, por ejemplo, como dispositivo de aseguramiento y como cables de conexión y montaje.
El revestimiento de las versiones TR y SW protege las partes adyacentes de roces y otros daños. La suavidad de su superficie también es agradable al tacto. El diseño negro es visualmente discreto y también se utiliza en situaciones en las que deban minimizarse los reflejos en la superficie.
Las argollas se suministran ya fijadas al cable de retención. En el tipo A, ambas argollas tienen el mismo diámetro d1.
En todos los tipos, los bucles de cable se colocan en paralelo y con simetría invertida, aunque que no se refleja totalmente en el dibujo simplificado. Los datos sobre la capacidad de carga son valores orientativos y no están garantizados.
Los cables de retención GN 111.2 con mosquetón están disponibles en 3 tipos y, por lo tanto, pueden utilizarse en numerosas aplicaciones diferentes, por ejemplo, como dispositivo de aseguramiento y como cables de conexión y fijación.
El cable de retención está firmemente conectado en un lado de un mosquetón GN 5299. Con el tipo M, la argolla se suministra suelta con el cable de retención.
La orientación de los bucles de cable, las orejetas y los mosquetones puede ser diferente de la que se muestra en el dibujo. Los datos sobre la capacidad de carga son valores orientativos y no están garantizados.
Argollas (tipos A, B, M) adecuadas para pasadores de cierre de bola y pasadores de cierre con Ø de pasador:
| Argollas (tipos A, B, M) adecuadas para pasadores de cierre de bola y pasadores de cierre con Ø de pasador: |
| d1 | GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 113.8, GN 113.9, GN 113.10 | GN 113.5, GN 113.6 | GN 113.11, GN 113.12 | GN 114.2, GN 114.3, GN 114.6 | GN 114.7, GN 114.8 | GN 114.11, GN 114.12 | GN 124.1, GN 124.2 | GN 124.3 | GN 214.2, GN 214.3, GN 214.6 | GN 314 |
| 14 | 5 / 6 / 8 | Todo | 5 / 6 / 8 / 10 | Todo | 6 / 8 | 6 / 8 / 10 / 12 | Todo | 8 / 10 | 6 / 8 | - |
| 18 | 10 / 12 / 16 / 20 / 25 | - | 12 / 16 | - | 10 / 12 / 16 / 20 | 16 / 20 | - | 10 / 12 | 10 / 12 / 16 | 8 / 10 / 12 |
| 24 | - | - | 20 / 25 | - | - | - | - | - | - | 16 / 20 |
| 30 | - | - | - | - | - | - | - | - | - | - |
