Especificación
Versión en acero
Tipos
- Tipo A: bola completa
- Tipo B: bola con cara plana
- Tipo V: bola de cara plana, con tope de inclinación
- Tipo VR: bola de cara plana, con tope de inclinación, corrugada
Acero

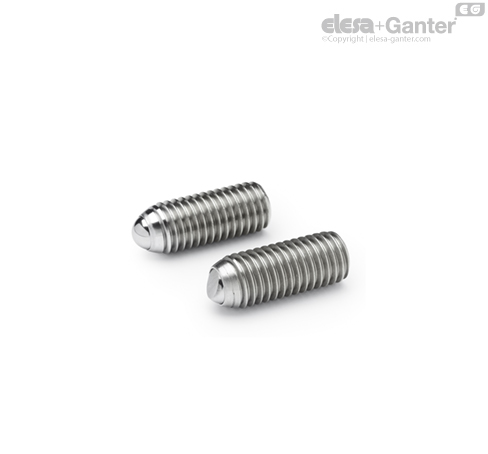

Versión en acero inoxidable
Tipos
- Tipo AN: bola completa
- Tipo BN: bola de cara plana
- Tipo VN: bola de cara plana, con tope de inclinación
- Tipo VRN: bola de cara plana, con tope de inclinación, corrugada
Tornillo
Acero inoxidable AISI 304
Bola
Acero inoxidable AISI 440C
Endurecido
Información
Los tornillos de punta esférica GN 605 con esfera completa (tipos A / AN) se utilizan en aplicaciones en las que se requiere una superficie de contacto de un punto.
La esfera móvil aplanada (tipos B / BN) permite sujetar o apoyar superficies no paralelas.
La esfera de los tipos V / VR / VN / VRN se puede girar hasta un máximo de 9° para asegurar que la sujeción se mantenga siempre en la parte aplanada de la bola.
La rosca fina aumenta la acción autoblocante y permite un ajuste más preciso.
