Especificación
Tipos
- Tipo B: Superficie de contacto lisa
- Tipo R: Superficie de contacto dentada
- Tipo BR: Superficie de contacto lisacon retorno automático
- Tipo RR: Superficie de contacto dentada, con retorno automático
Acero
templado, fosfatado
Bola
Acero
endurecido, sin tratar
Elemento de resorte
Plástico (PUR)
(Tipos BR / RR)
Tuerca hexagonal ISO 4035 (DIN 439)
Acero
Pavonado
Información

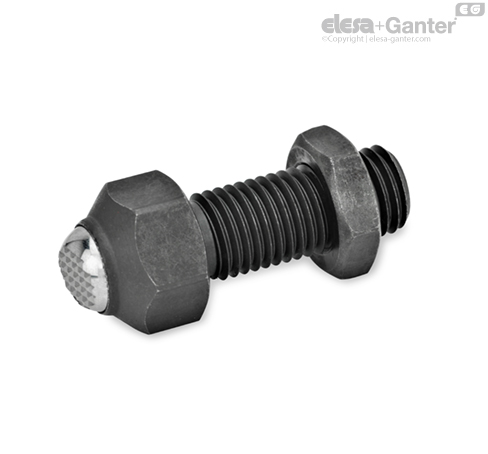

Los tornillos de fijación GN 709.3 se utilizan como soportes móviles o posicionadores para sujetar piezas de trabajo. También se pueden utilizar como topes.
Tras el proceso de sujeción, las superficies de contacto de los tornillos de fijación vuelven por sí solas a su posición inicial. Esto evita que el cojinete se atasque en una posición inclinada cuando se inserta la pieza de trabajo.
El cojinete puede rotar un máximo de 9° y está asegurado contra rotación adicional.
