Especificación
Tipos
- Tipo B: Superficie de contacto lisa
- Tipo R: Superficie de contacto dentada

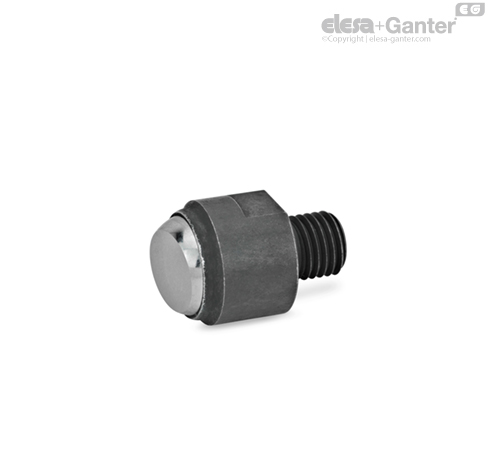

- Tipo BR: Superficie de contacto lisacon retorno automático
- Tipo RR: Superficie de contacto dentada, con retorno automático
- Tipo RH: Superficie de contacto dentada, con bola metálica rígida
- Tipo RRH: Superficie de contacto dentada, con retorno automático, con bola metálica rígida
Acero inoxidable AISI 431
templado
Bola
Acero
endurecido, sin tratar
(Tipos B / R / BR / RR)
Bola
Acero duro
Niquelado
(Tipos RH / RRH)
Elemento de resorte
Plástico (PUR)
(Tipos BR / RRH)
Información
Los tornillos de fijación GN 709.1 se utilizan como soportes móviles o posicionadores para sujetar piezas de trabajo. También se pueden utilizar como topes. Para los componentes de fundición se recomienda el uso de tornillos de fijación con bola metálica rígida.
Tras el proceso de sujeción, las superficies de contacto de los tornillos de fijación vuelven por sí solas a su posición inicial. Esto evita que el cojinete se atasque en una posición inclinada cuando se inserta la pieza de trabajo.
El cojinete puede rotar un máximo de 9° y está asegurado contra rotación adicional.
