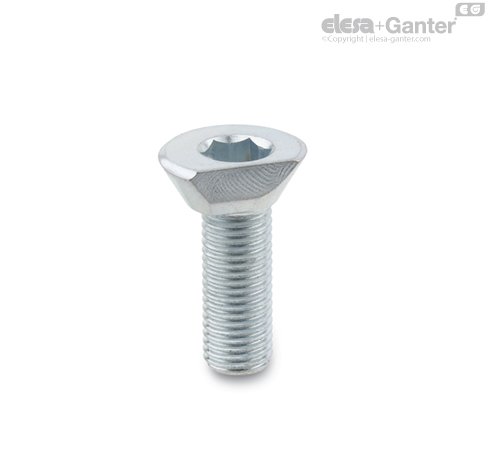

GN 418.2

Tornillos de bloqueo por excentricidad

Los tornillos de bloqueo por leva GN 418.2 son elementos sólidos y resistentes que requieren un espacio mínimo de instalación y ofrecen la máxima comodidad y facilidad de manejo.

Las fuerzas de bloqueo F indicadas en la tabla se refieren a la torsión de apriete máxima permitida y a la profundidad t de atornillado especificada.

• Valores de resistencia de los tornillos

Función

La cabeza del tornillo de bloqueo por excéntrica tiene dos levas: una leva de sujeción radial (con una conicidad de 30º) y una leva axial de empuje. La leva garantiza que la fuerza de sujeción sea la misma en cualquier posición angular. La leva también es autoblocante.

Los componentes de fuerza que actúan en el punto de sujeción generan un efecto de empuje, que junto con la fricción, presiona la pieza de trabajo contra un tope fijo. La rosca y la conicidad de 30º generan un efecto adicional de empuje.

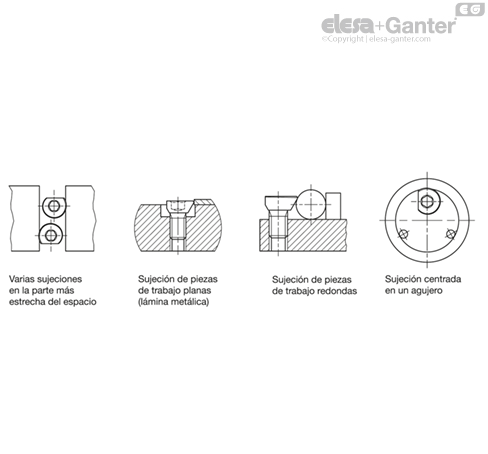

Para garantizar la sujeción correcta y segura en tiodas las aplicaciones se ecnuentra disponible una versión para mano derecha (con rosca hacia la derecha) y una versión para mano izquierda (con rosca hacia la izquierda).

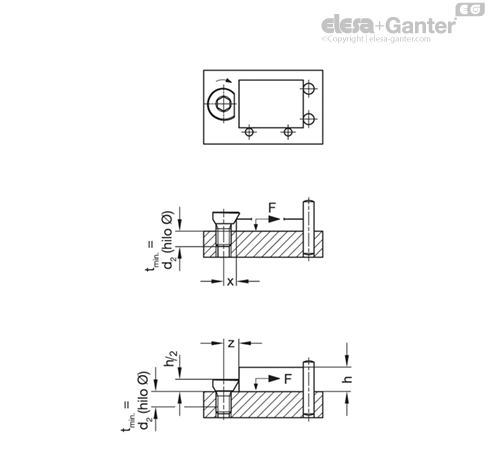

Instrucciones de montaje

• Coloque el (los) orificio(s) roscados tal y como se indica

• Rosque el tornillo de bloqueo por excéntrica a la altura deseada y colóquelo con el lado plano de la cara hacia la pieza de trabajo (tenga en cuenta la profundidad "t" de roscado mínima)

• Para obtener un efecto de sujeción por encima de la cabeza cónica, la altura mínima de sujeción debería ser h₂

• Para la sujeción, se requiere un giro de aproximadametne 135º
