GN 187.5
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
o
GN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Fundición de acero inoxidable NI
AISI CF-8
granallado mate

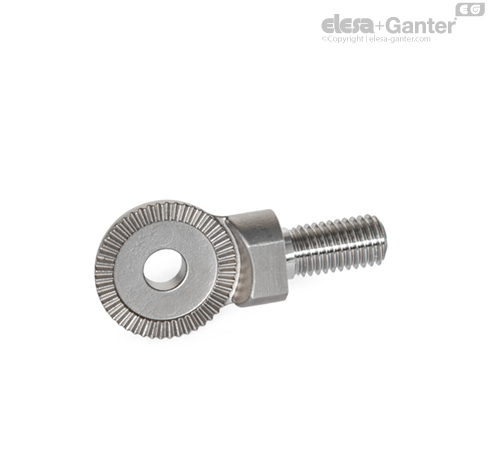

Las pletinas de bloqueo de acero inoxidable GN 187.5 pueden instalarse en combinación con conjuntos de articulaciones de bloqueo GN 187.6 para crear articulaciones de bloqueo. Eso permite ajustar entre sí palancas de leva y tubos de retención o bandejas y soportes en ángulos definidos mediante una conexión con función de bloqueo. La orientación en ángulo de los dientes se adapta a los elementos de conexión, permitiendo una posición en paralelo al eje o en ángulo recto.
Unidos y centrados mediante conjuntos de articulaciones de bloqueo, los diversos tipos pueden combinarse de forma arbitraria con tamaños nominales idénticos d 1. Muelles de empuje de acero inoxidable GN 187.2 GN 187.4 pueden colocarse entre los cabezales de bloqueo durante el montaje, lo que permite una separación sin problemas al retirarlos. Existen posibilidades de diseño adicionales a partir de la compatibilidad entre los cabezales de bloqueo y las pletinas de bloqueo GN 187.2 GN 187.4 .
Al soldar, el tipo E debe colocarse fácilmente en la parte opuesta y fijarse mediante los orificios de montaje d8 (que están alineados con los dientes) utilizando pasadores guía o pasadores de posicionamiento.
