Especificación

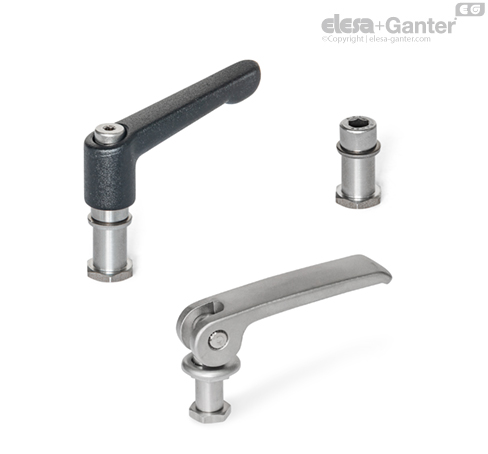

Tipos
- Tipo E: con palancas de sujeción con leva excéntrica
- Tipo K: con palanca de apriete ajustable
- Tipo S: con tornillo de cabeza allen DIN 912
Tipo E
Palanca excéntrica, acero inoxidable AISI CF-8
Superficie de contacto, acero inoxidable AISI 431
Tipo K
Empuñaduras
Zamac, revestido de plástico
RAL 9005, acabado texturado
Tipo S
Tornillo de cabeza allen DIN 912
Acero inoxidable A2
Tornillo de cabeza avellanada DIN 7991 /
Arandela de acero inoxidable A2
Otros componentes
Acero inoxidable AISI 303
Información
Los conjuntos de articulaciones de bloqueo GN 187.6 pueden utilizarse para combinar cabezales de bloqueo de acero inoxidable GN 187.5 a fin de crear articulaciones de bloqueo. Gracias al reborde hexagonal, que crea una unión positiva que evita que la pieza gire, el casquillo de centraje permite un montaje rápido y sencillo. En el estado desbloqueado, el casquillo o la tuerca de tracción forma el eje que permite alinear el centro de los cabezales de bloqueo.
El uso de muelles de empuje de acero inoxidable GN 187.2 permite una separación sin problemas de los cabezales de bloqueo.
Los tipos E y K se utilizan en aplicaciones que requieren un ajuste frecuente y sin herramientas de las articulaciones de retención.
